MBS21雷达传感器全解析：毫米波技术赋能，定义安防与自动化的人体存在感知标准

功能概述

一款采用毫米波雷达技术，实现人体运动感知及人体生物感知的雷达探测模块。本模块基于调频连续波信号处理机制，通过对人员运动的强度及人员生理参数的同步感知技术，实现对人体存在及运动状态的感知。

购买建议

广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室、工厂以及农业等有人体存在探测需求的用户，也适用于设备制造、安防制造、机器人制造等专业人士使用。

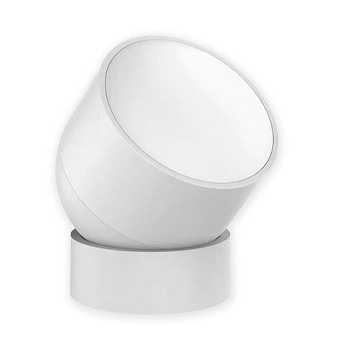

产品参数

• 产品名称：人体存在雷达传感器
• 产品型号：MBS21
• 外观尺寸：66*ΦH75mm
• 产品重量：120g
• 通讯方式：RS485
• 通讯协议：Modbus RTU
• 波特率：9600 8N1（默认）
• 输入电压：12-24V
• 安装方式：吸顶挂墙
• 发射功率：6dbm
• 工作频率：24GHz
• 探测角度：俯仰60度，水平90度
• 建立探测时间：30秒
• 睡眠人员：2.5M（典型值）
• 运动人员：6米（典型值）
• 静止人员：4米（典型值）
• 外壳材质：ABS

功能特点

1. 支持运动和静止人体探测，识别有人/无人及人员活动状态，输出体动幅度。
2. 24GHz毫米波雷达传感技术，实现雷达扫描区域人员感知功能。
3. 通过不同的安装方式，可实现运动感知最大距离9米，人体静止感知最大距离5米。
4. 天线波束宽度：水平90°/垂直60°扇形波束。
5. 雷达模组功率0.5瓦以内，需要长供电工作。
6. 不受温度、湿度、噪声、气流、尘埃、光照等影响。
7. 产品支持二次开发，提供开放协议。
8. 标准Modbus工控协议，方便各种系统对接。

使用方法

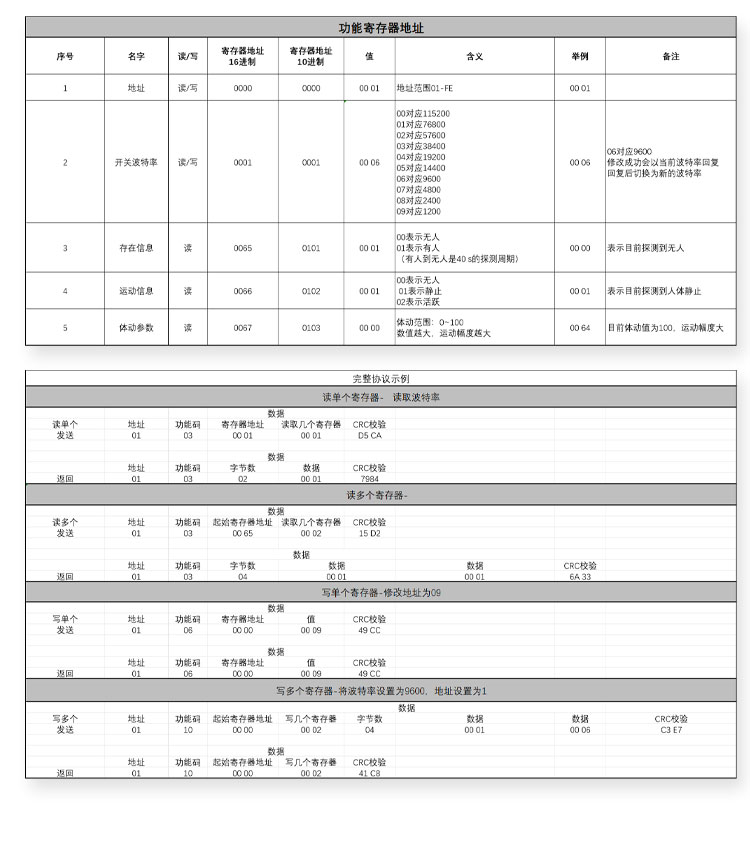

总线波特率及地址

• 波特率：9600 8 N 1
• 默认地址：01
  -通用地址：FF

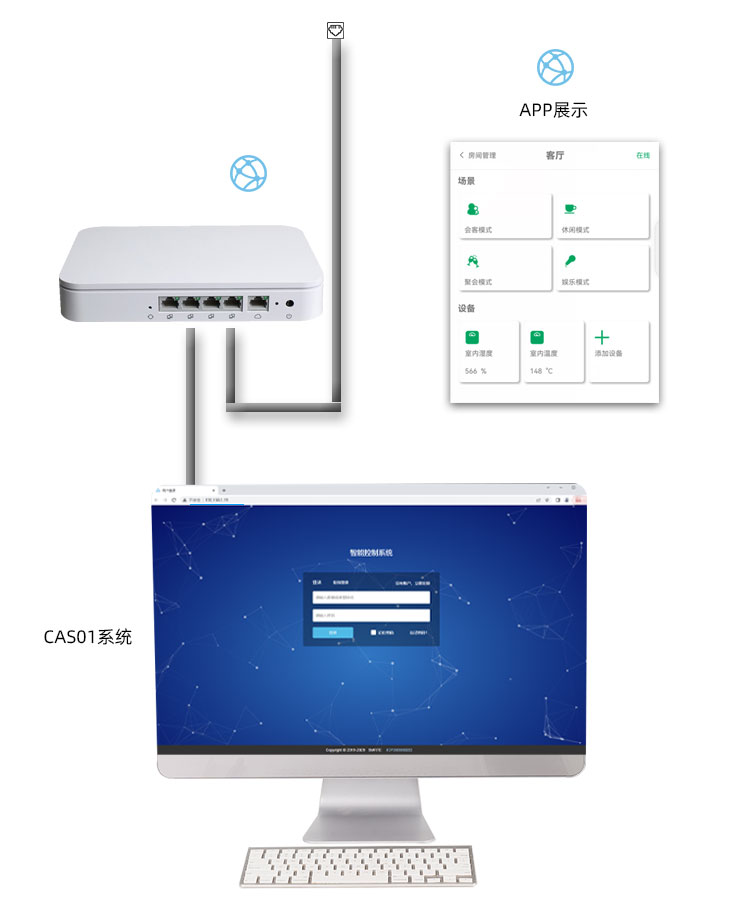

SMRTEP APP添加使用方法

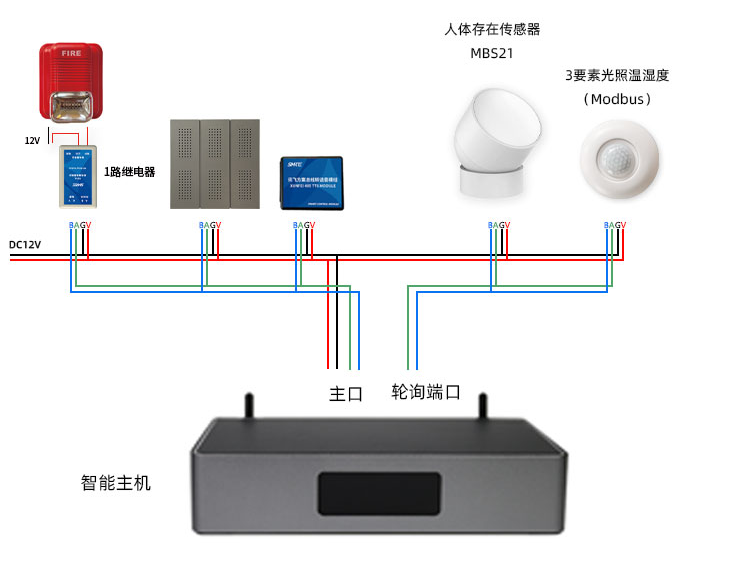

1. 将传感器接入主机轮询口。

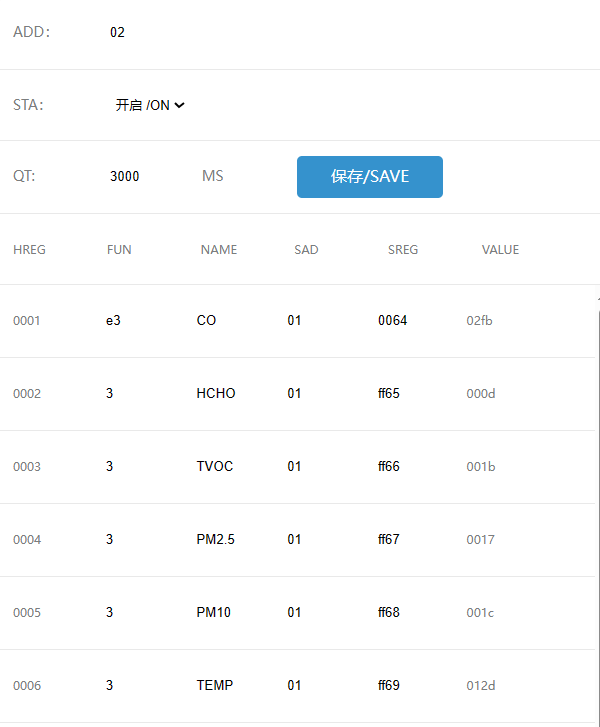

2. 在主机后台添加对应的Modbus设备，开启轮询。

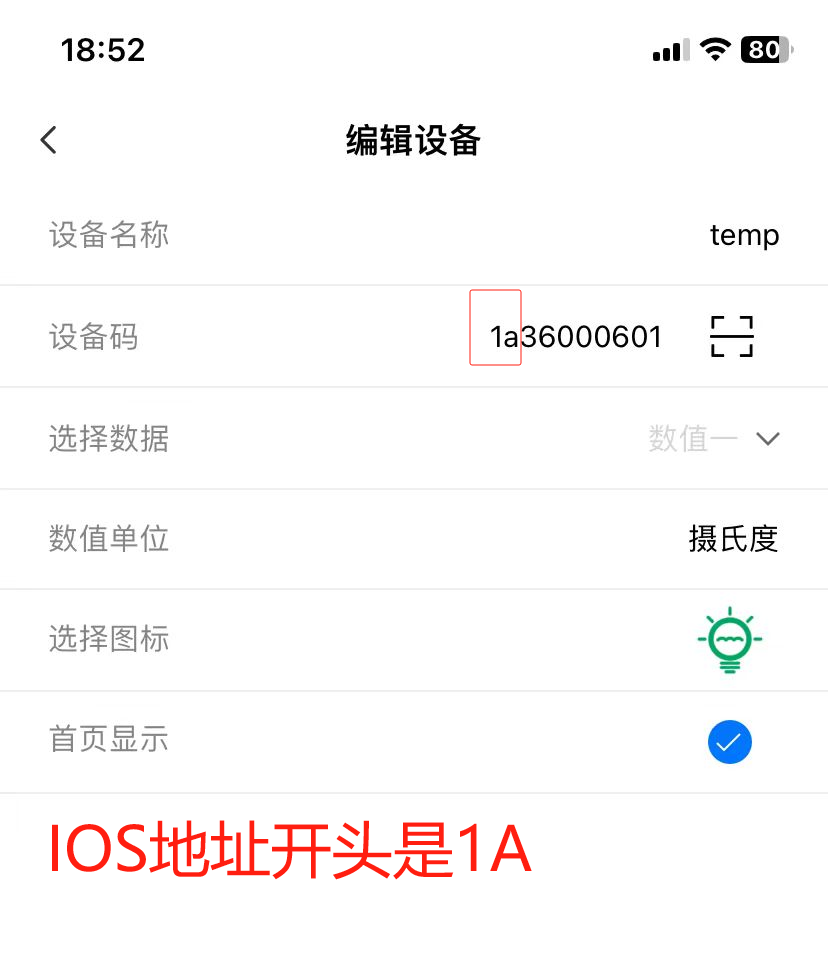

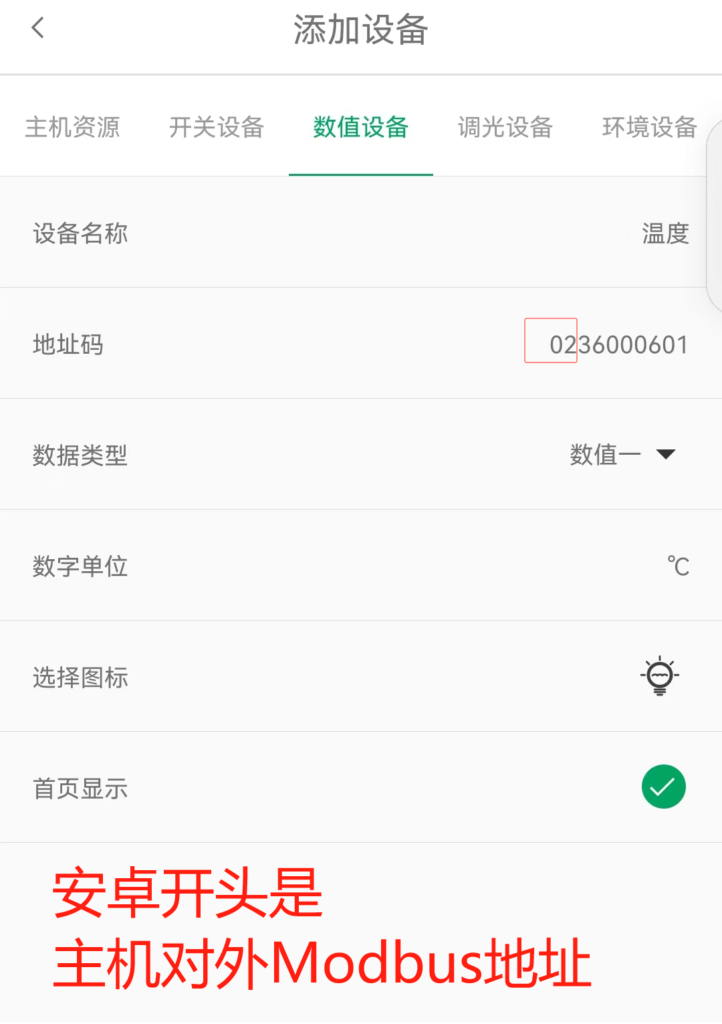

1. 然后在APP添加数值设备（苹果手机和安卓手机的地址构成稍有差别）。

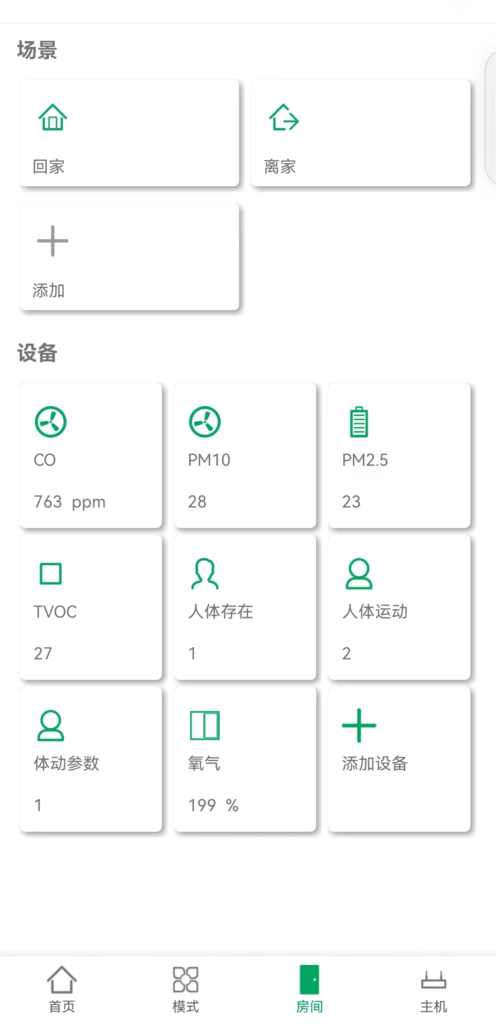

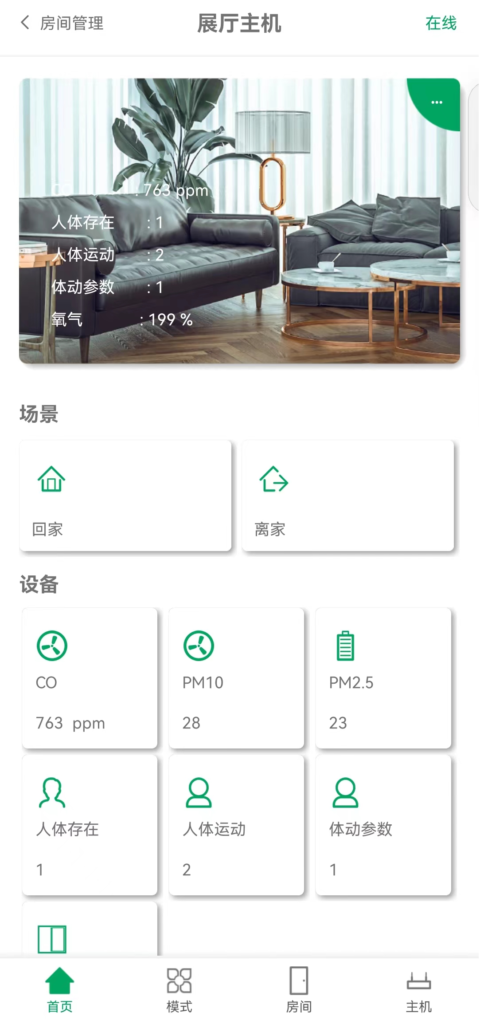

1. 现在可以在APP界面查看对应的传感器数值了（下拉界面或者点击按钮可以刷新显示值）。

自动化使用方法

1. 将传感器接入主机轮询口。

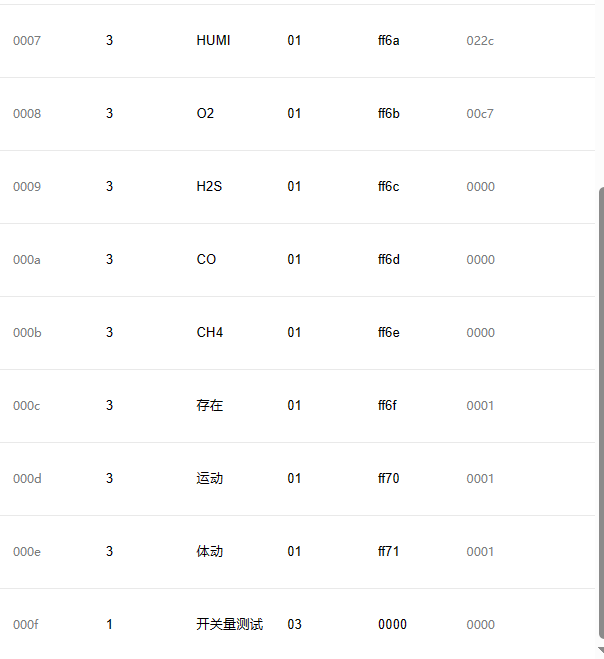

2. 在主机后台添加对应的Modbus设备，开启轮询。

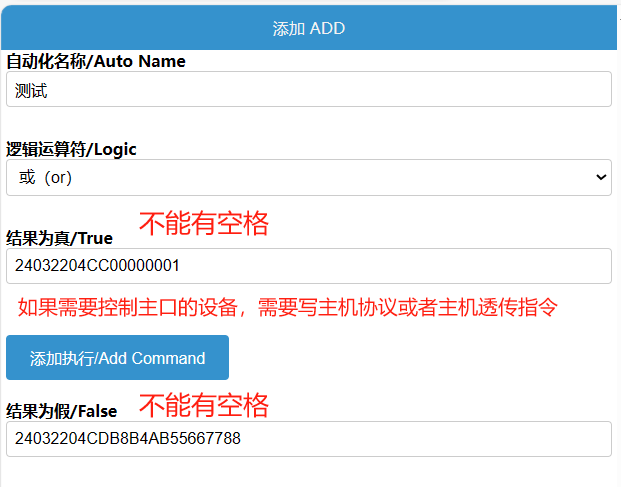

1. 进入后台的自动化页面，根据你的场景需求，设定自动化规则。

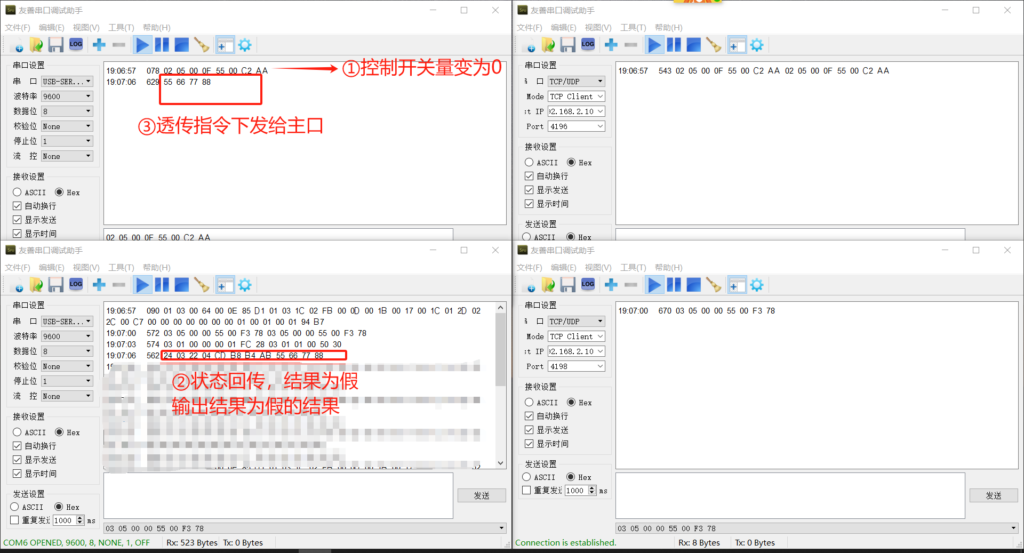

• 例如：设定当开关量为1的时候，去调用主机无线总线按键1；否则向总线输出数据55667788。

1. 设定输出的数据为主机协议或者主机透传协议，当结果为真/为假的时候，数据才能输出到主口的总线上，从而控制主口的485设备动作。
