功能概述

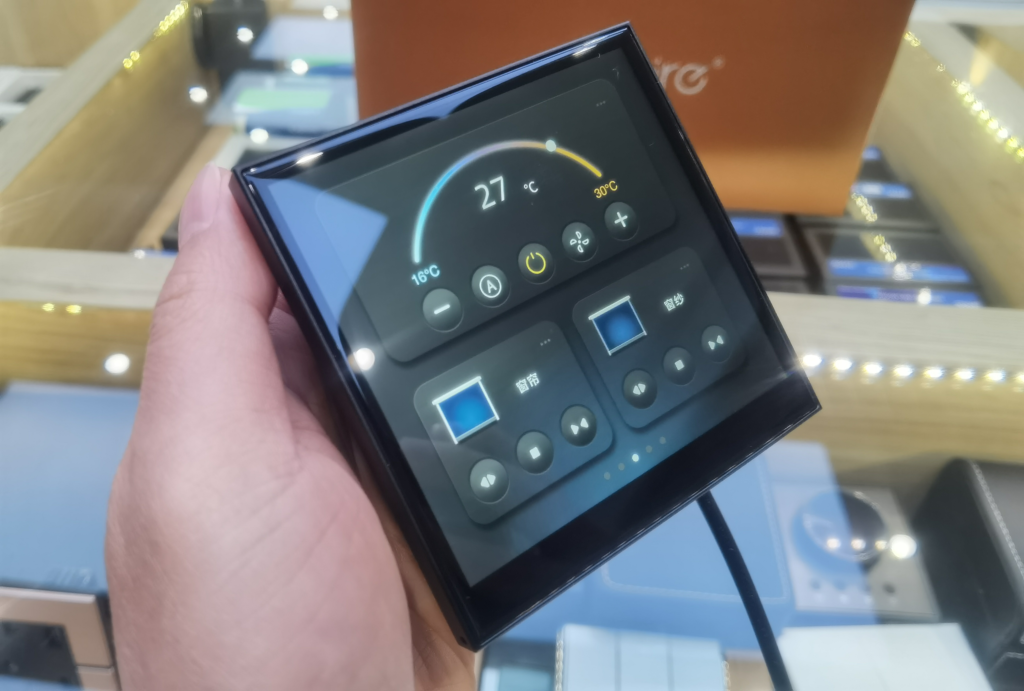

一款高品质，金属质感，高清晰度的智能场景面板，通过触摸和界面交互实现智能应用的控制和状态反馈。
购买建议
广泛适用于家庭，办公楼，酒店，银行，医院，学校，机场，博物馆，实验室，工厂等需要智能场景交互的场合，也适用于弱电集成商，智能家居方案工程师等专业人士使用。
产品参数
- 产品名称：2.5D场景面板
- 产品型号：P04C
- 外观尺寸：868643mm
- 产品重量：100g
- 触摸屏材质：2.5D电容玻璃
- 可视范围：175°
- 屏幕分辨率：IPS720*672
- 波特率：默认9600，支持修改
- 温度传感：支持
- 边框材质：铝合金金属CNC边框
- 输入电压：DC 12-24V/选配AC220V
- 通讯方式：RS485总线/选配MESH无线
- 控制协议：自定义
- 安装方式：标准86底盒，磁吸固定
- 包装：礼盒包装
功能特点
单品版
- 支持免代码免调试使用该屏幕。
- 输入主机机器码即可自动校时。
- 长按输入灯光地址码即可开关灯光。长按输入GTid即可控制GT音乐播放。
- 长按输入情景路数即可进行情景控制。
- 长按输入调光模块地址码即可拖动调光和色板调光。
- 长按输入窗帘地址即可实现窗帘控制。
- 长按输入中央空调内机编号即可实现双向中央空调控制。
- 长按可以自定义设置屏保时间，亮度，提示音，熄屏时间。
开发版本
- 基础背景，按钮替换视频教程。
- 按钮发送自定义协议教程。
- 按钮发送自定义场景和延时指令视频教程。
- 变量学习使用视频教程。
- 系统变量调用视频教程。
- 协议解析展示视频教程。
- 进度条发送自定义变动协议视频教程。
- 带运算逻辑的变量发送视频教程。
- 通过输入框改变变量视频教程。
- CRC校验发送协议视频教程。
- 互锁按钮功能实现视频教程。
- 更改开机LOGO，导出升级视频教程。
- 滑屏效果的实现方法。
- 协议转换功能使用教程。
- 色盘对XRGB调光教程。
- 定时发送指令教程。
- 密码控件的使用和显示大小调整技巧。
- 如何再页面上显示星期。
- 如何实现弹框选择按钮教程。
- 如何通过中文输入键盘改变文字显示。
- 和校验设备的控制例如LS电动窗帘教程。
- 根据自定义数据改变显示页面或者弹框。
- 提供全套UI背景PSD源文件。
- 提供单品版工程源文件和视频教程工程源文件。
- 提供开发工具。
使用方法
单品版使用方法
- 连接到已经调试好的总线网络，通电开机，长按配置即可使用。

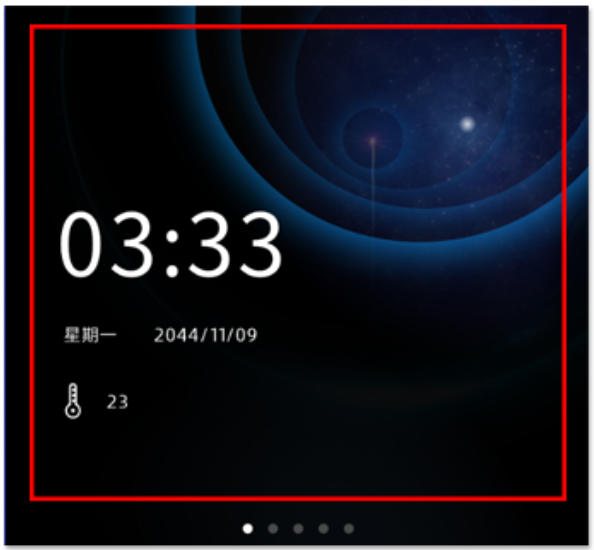

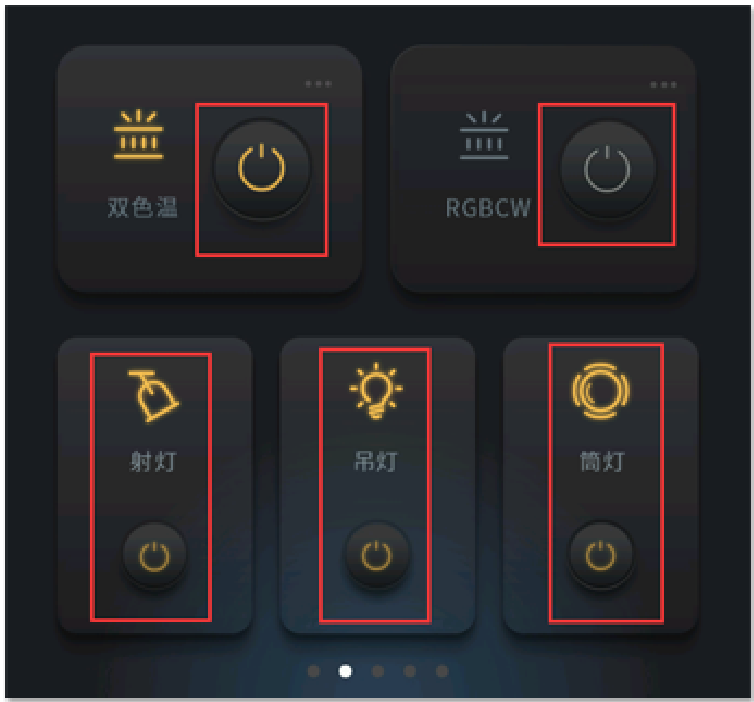

- 页面展示（带红框的区域表示可以长按配置区域）。
- 长按时间进入系统设定界面。

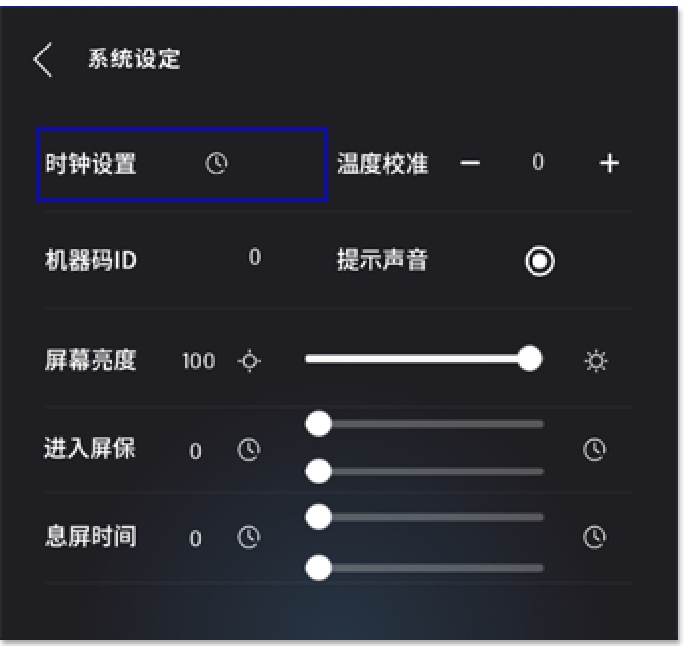

- 系统设置界面。
- 单击时钟设置进入时间设定界面。
- 填写完成后，按OK，返回上一界面。

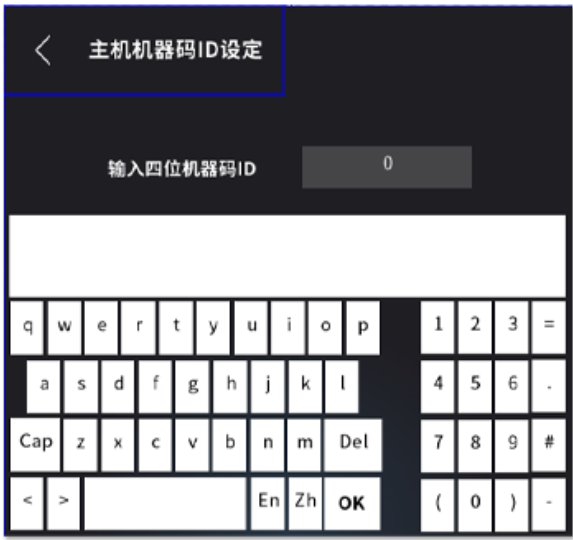

- 单击机器码ID进入主机机器码设置界面。
- 填写完成后，按返回，返回上一界面。

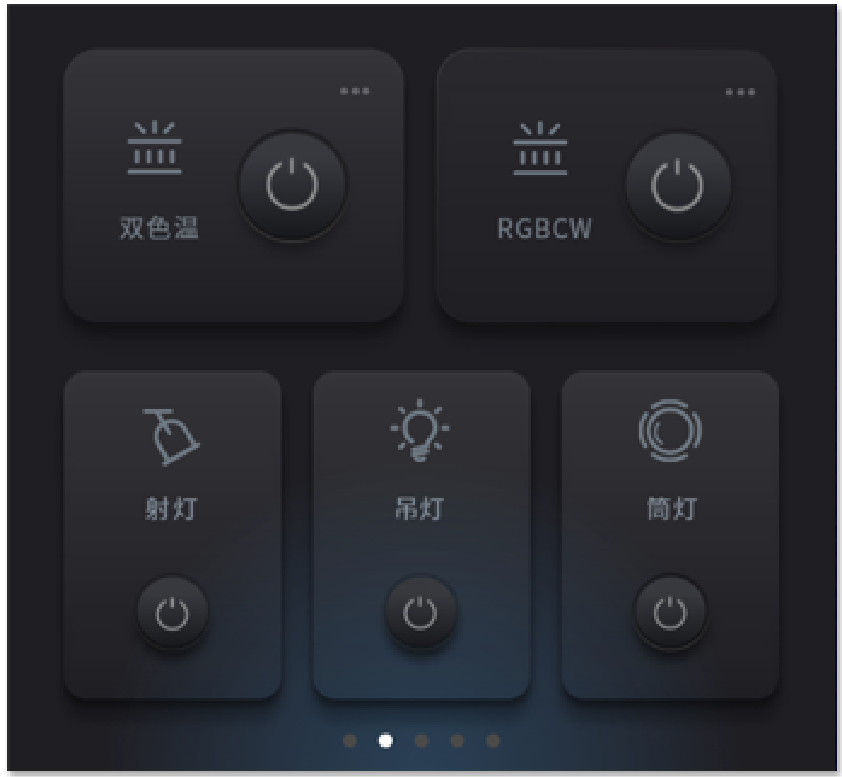

- 主页右滑，切换到灯光页面。
- 点击开关按钮进行灯光开关。

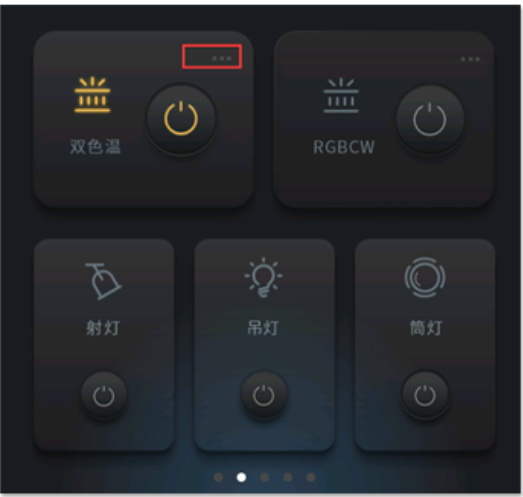

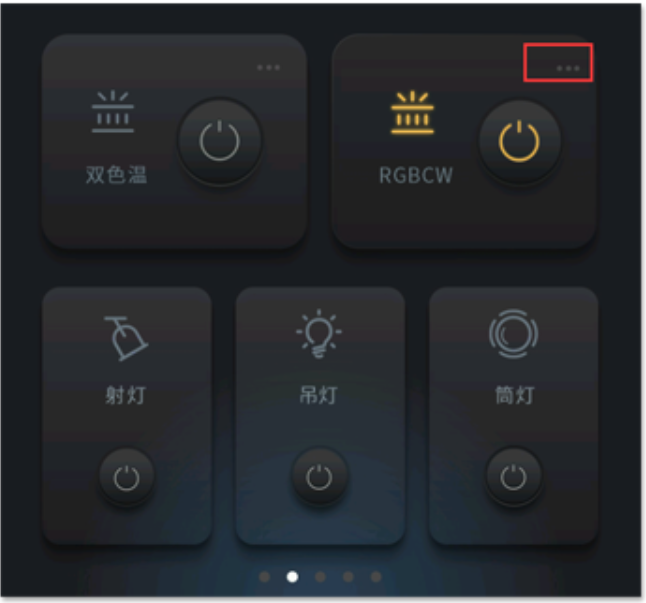

- 点击调光选项卡右上角，进入调光界面。

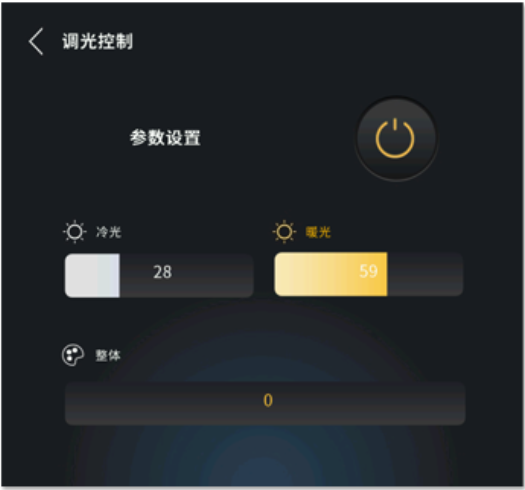

- 滑动进度条进行单独或整体调光。

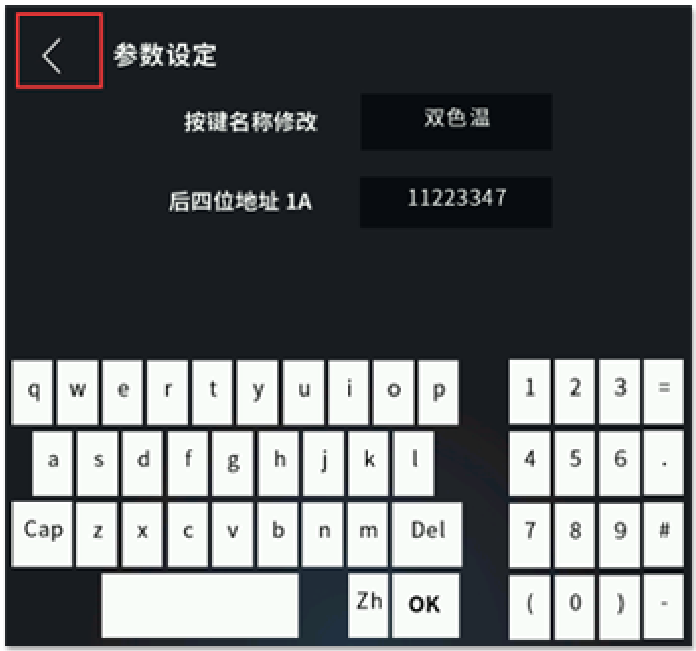

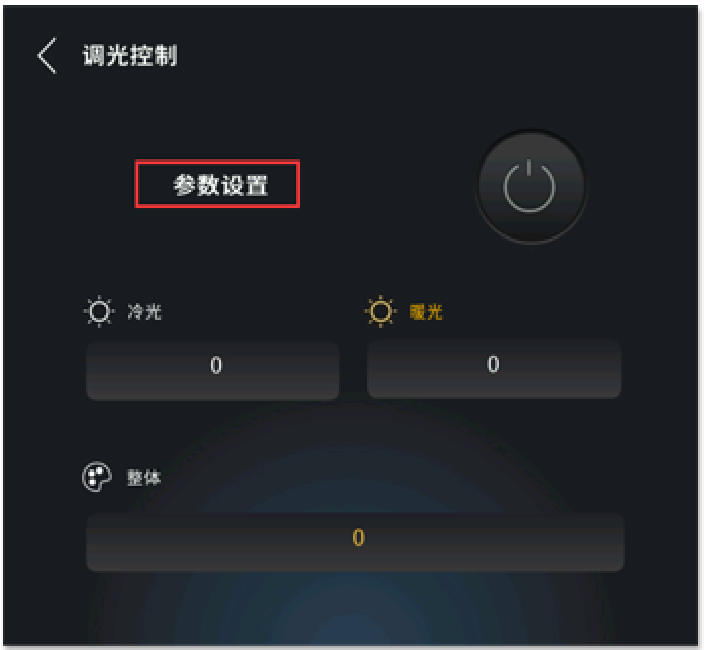

- 点击参数设置，可设置调光模块地址。
- 按键名可修改，修改完点击返回。
- 长按下方灯具，可设置继电器地址。
- 按键名可修改，修改完点击返回上一级。

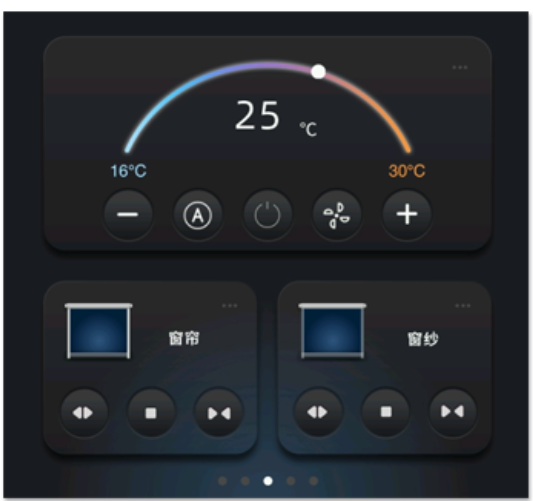

- 右滑进入窗帘和空调控制界面。
- 点击按钮可控制窗帘开关停及空调温度。

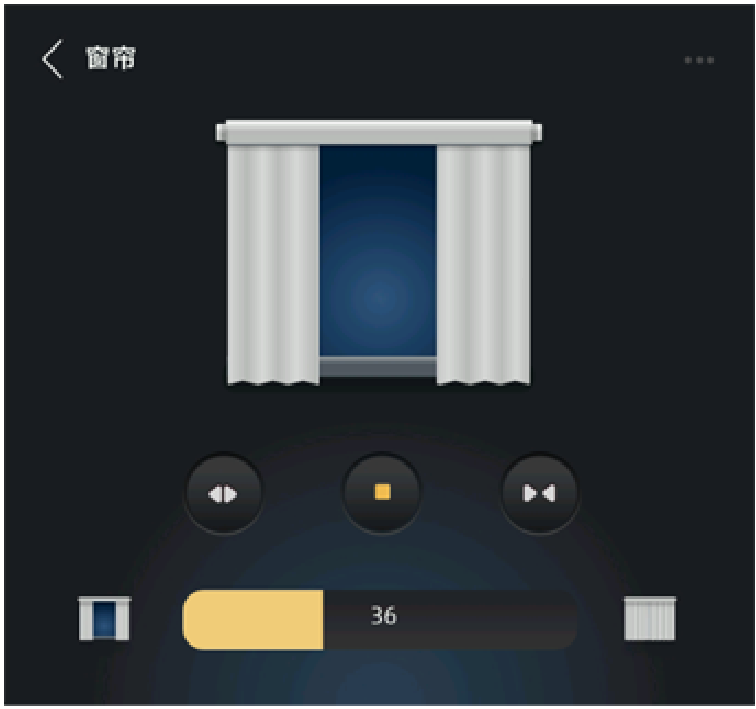

- 点击按钮或者滑动进度条控制。

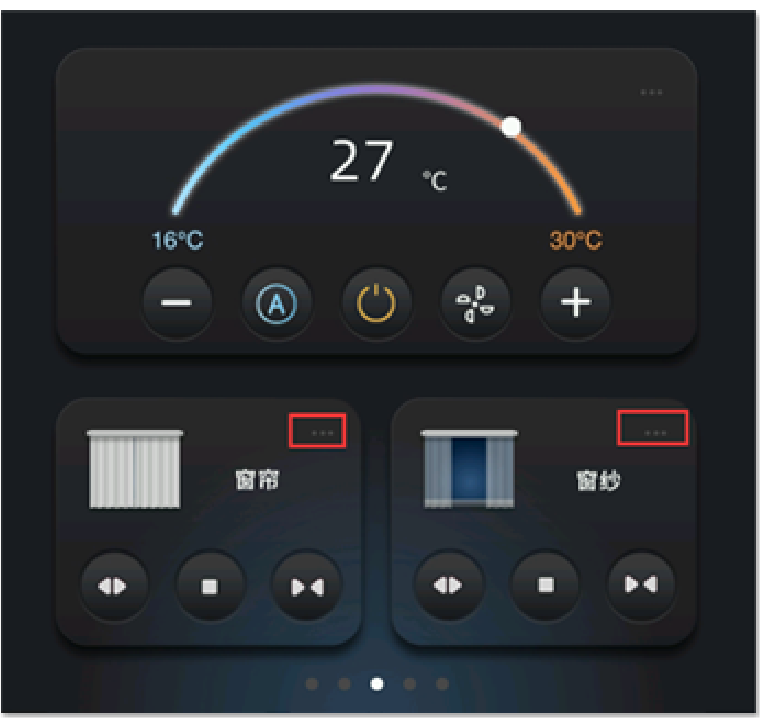

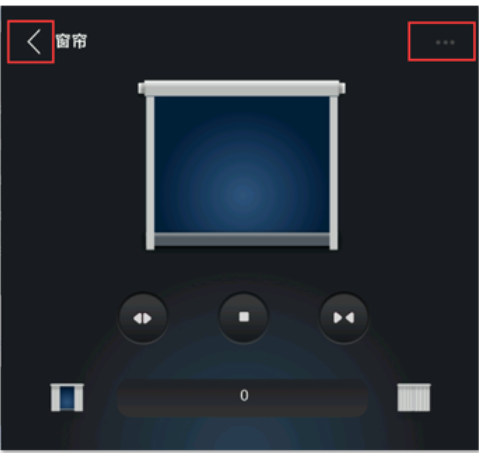

- 点击右上角进入窗帘地址设置。
- 修改完，点击返回，返回上一级。

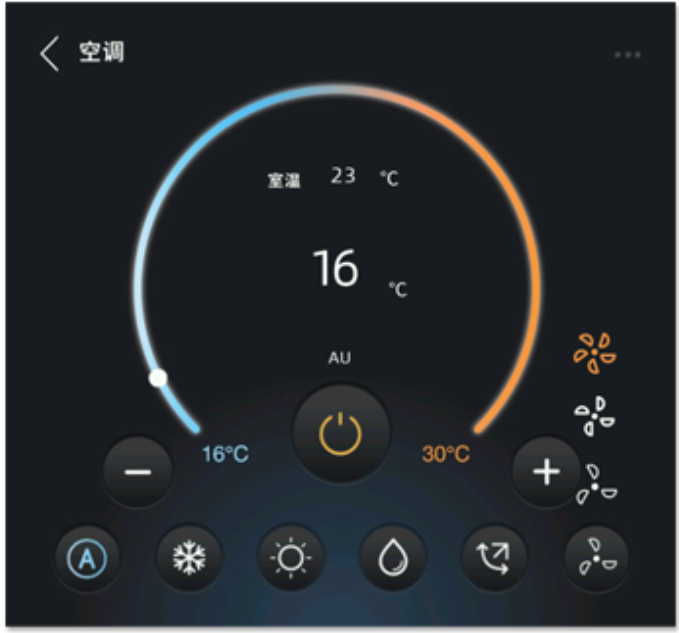

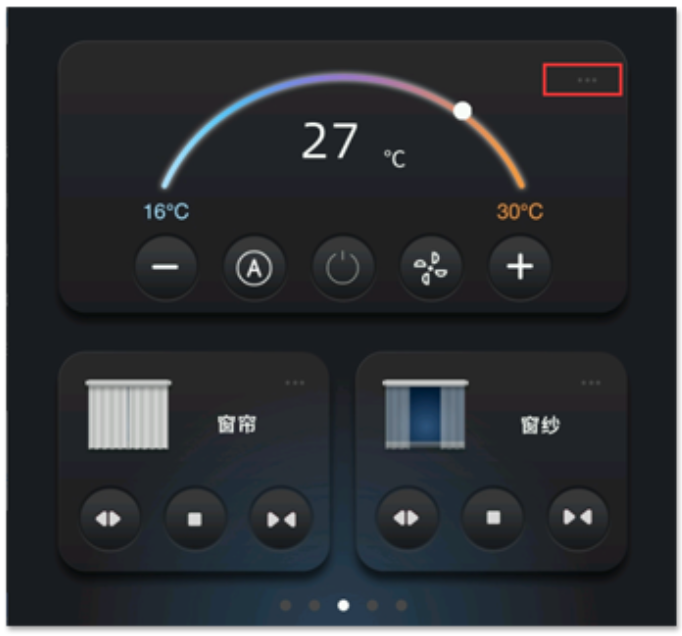

- 点击空调右上角进入空调控制主页面。
- 点击或滑动进度条控制。

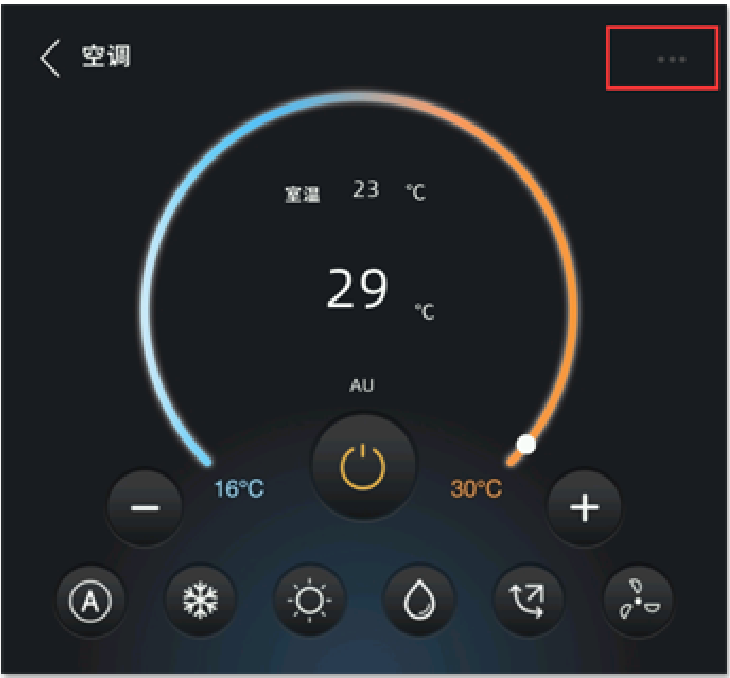

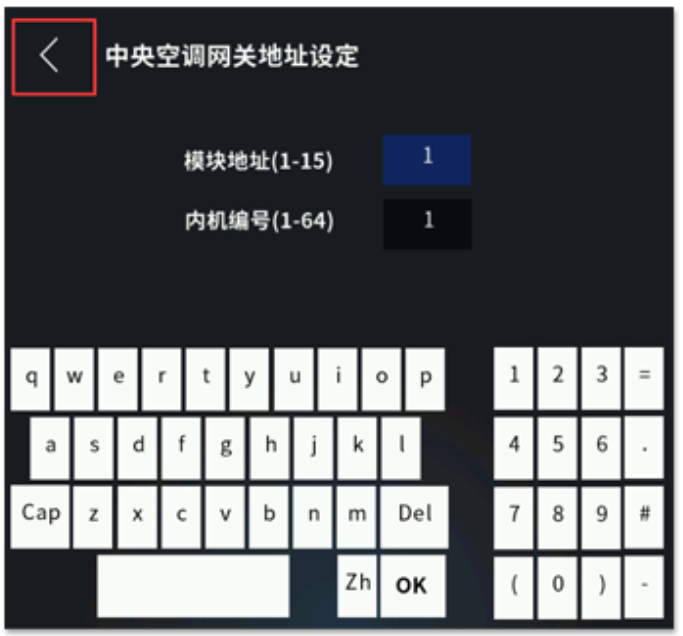

- 点击空调右上角进入空调设置页面。
- 修改完，点击返回，返回上一级。

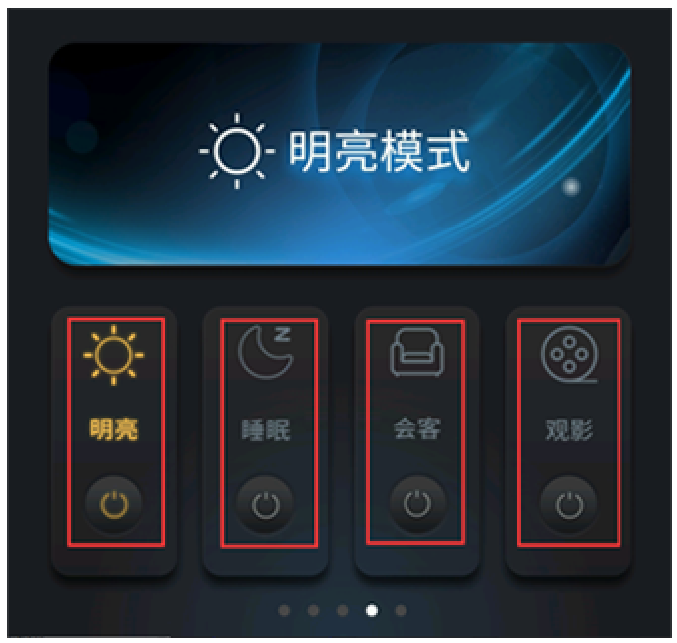

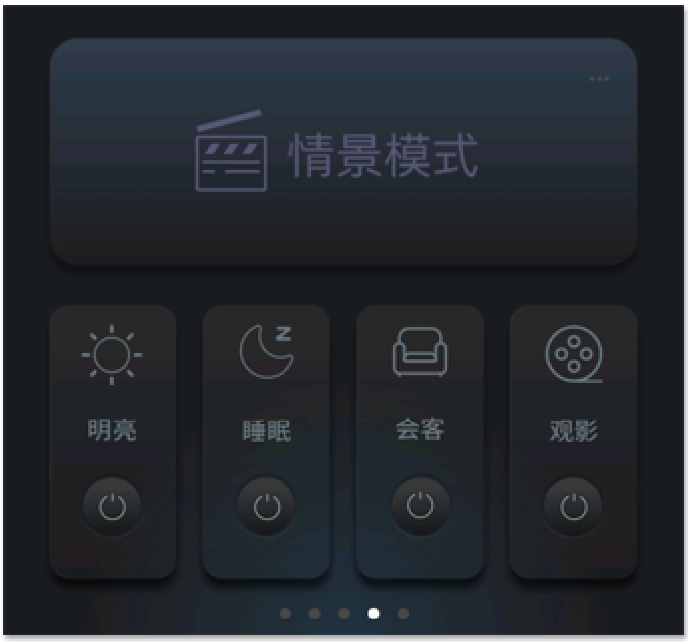

- 右滑进入场景控制界面。
- 点击按钮可运行对应场景模式。

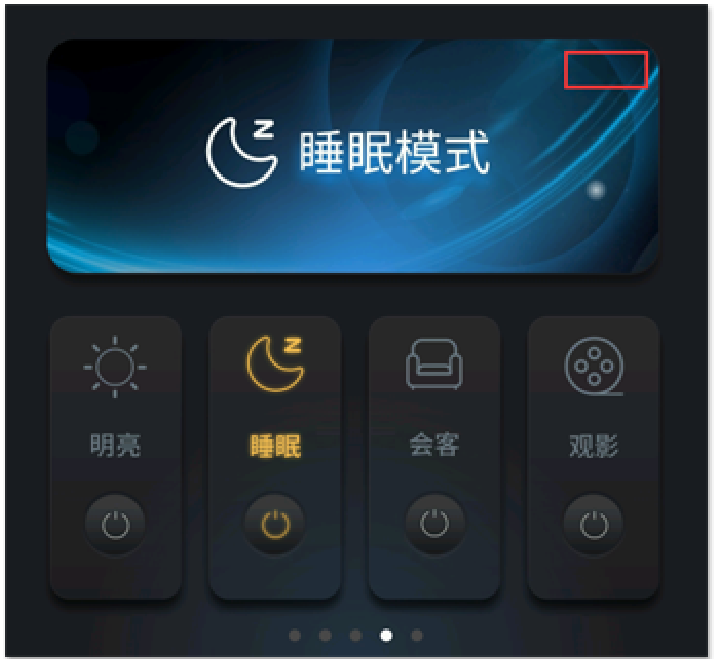

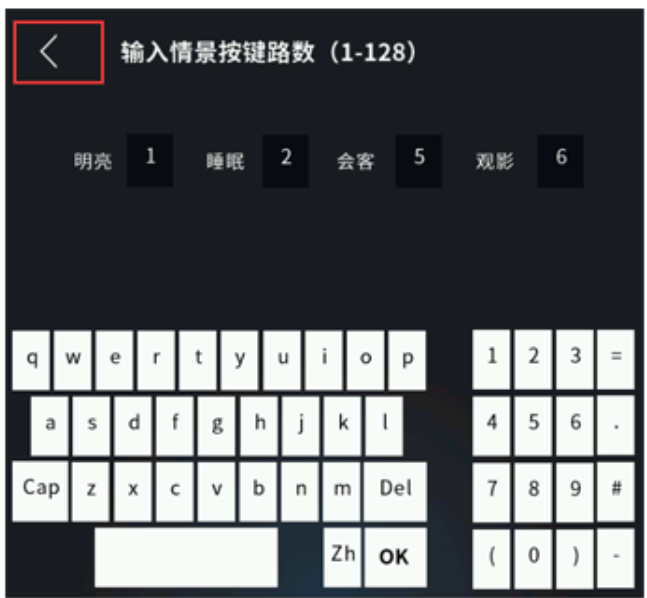

- 点击情景右上角进入情景设置页面。
- 填入调用主机按钮对应的编号修改完，点击返回，返回上一级。

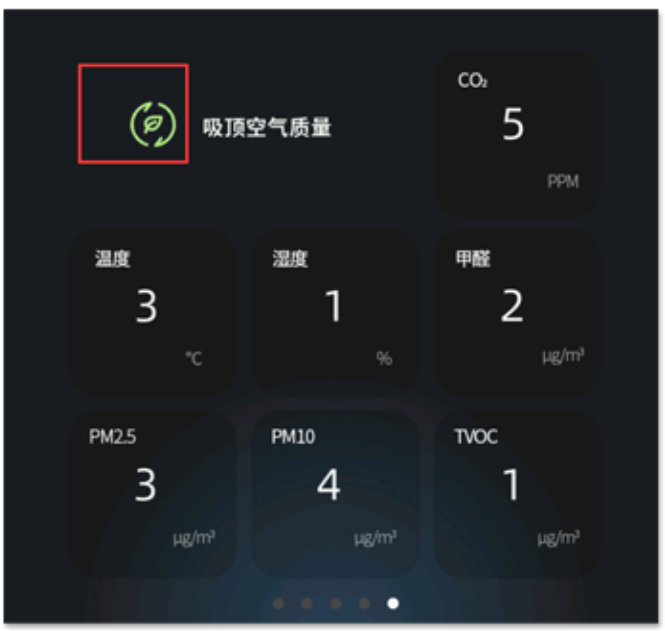

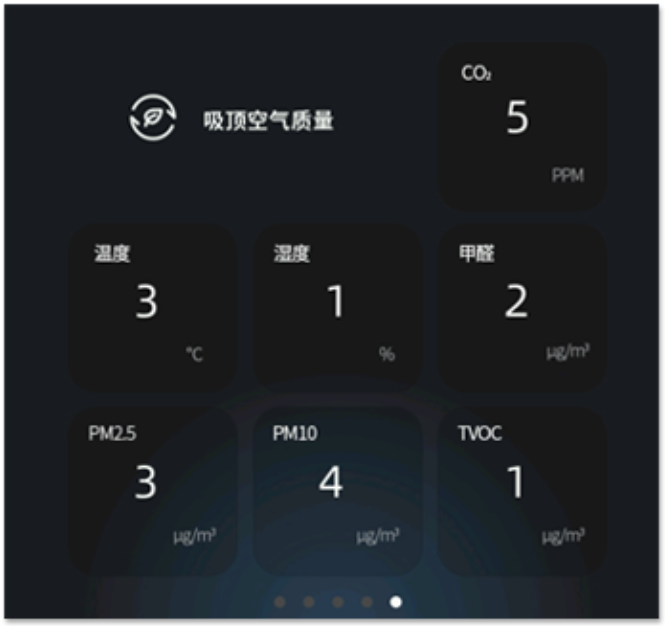

- 右滑进入控制质量显示界面。

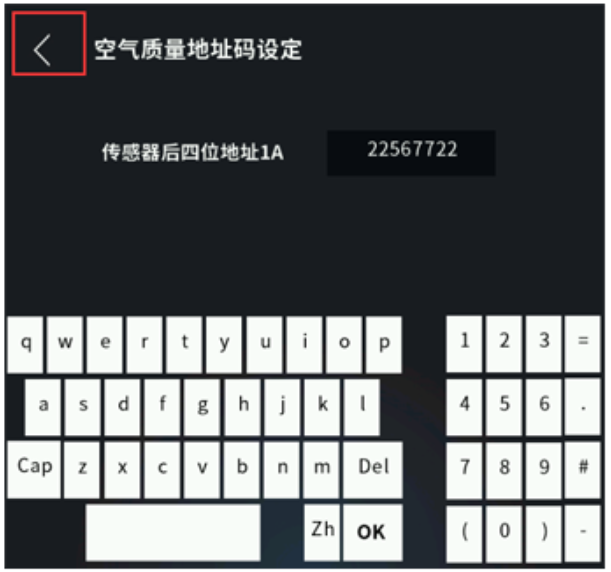

- 长按图标进入地址设置界面。
- 修改完，点击返回，返回上一级。
开发版使用方法
- 从客服处获取开发版支持文档资料。
- 安装工程软件。
- 打开工程源文件。
- 按照视频教程，依次学习修改你需要修改的内容。
- 导出升级固件包，拷贝到TF卡。
- 插入液晶屏，通电，自动升级，享受你的作品。
