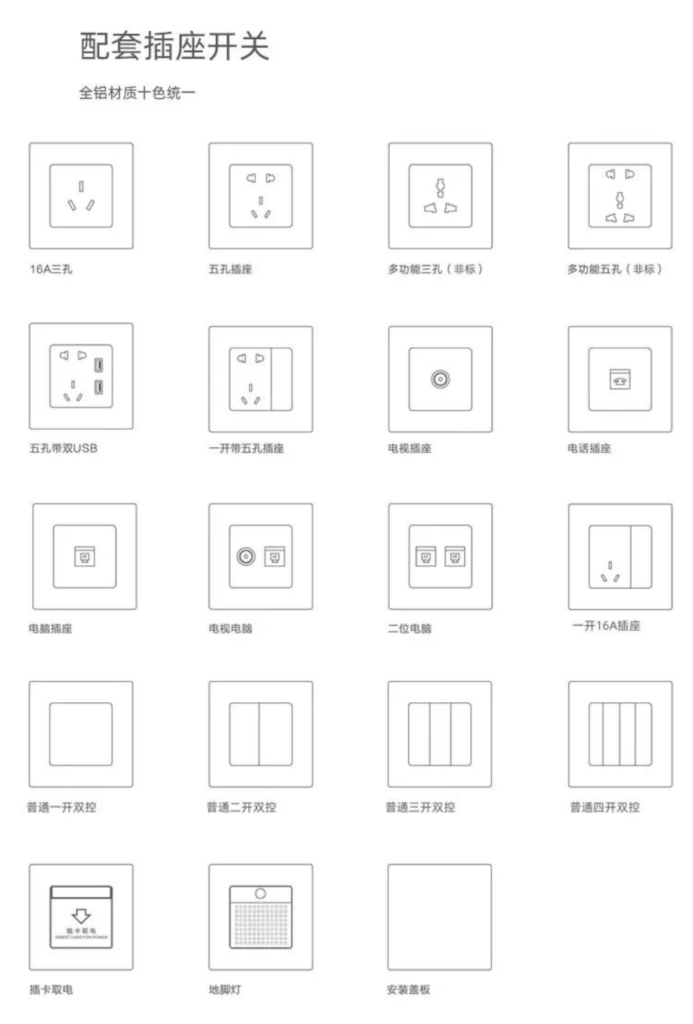

功能简述：
一款设计精品，高端大气的智能控制开关面板。通过按键，有线总线协议，无
线ZgbMesh协议，控制继电器通断，实现线路的通断控制。无继电器情景开关
版本可通过发送自定义总线数据，搭配多款智能配件实现个性化控制。
选型建议：
建议使用分布式方案，喜欢该系列面板设计方案的同学选用。
产品特点：
1、高级金属磨砂质感，触感舒适细腻，按压反馈清脆。
2、按键支持震动反馈，触感更佳，并且可以关闭。
3、采用大功率不粘连的双线圈优质继电器。
4、自保持继电器无需电流保持状态，产品功耗更低，更省电。
5、弱电插拔式接线柱设计，安装快速方便。
6、出众的反应速度，抗干扰能力和稳定性。
7、远程控制，随时开关（需搭配智能控制系统使用）。
8、不仅是开关，还可以是场景面板，搭配多款智能配件，实现场景个性化控制。
9、无惧断网，无网络状态下也能控制。
10、支持脱离主机运行，发送自定义场景指令。
11、支持接入三方总线控制系统，并实现双向通讯。
12、本开关内按键支持点动，双击，长按控制该开关内的任意继电器。
13、本开关按键支持点动，双击，长按与其他开关的按键可以任意关联。
14、支持背景灯单独控制。
15、支持输入控制协议和输出控制协议全自定义。
16、支持延时关闭，延时打开。
17、支持儿童按键锁定功能。
18、按键支持定制文字标激光雕刻切割。
19、支持ZgbMesh2代无线通讯，去中心化设计，主机故障，一样能组网通讯。
20、支持弱电12-24V供电，弱电带反接保护。
21、支持强电85-265V AC供电，带短路，过载，过温，过流保护。
Q04M/Q06M/Q08M组网参数修改方法
1、通过修改地址的方式就可以修改组网参数
地址修改 5字节原地址 + F8 E7 D6 + 5字节新地址
由于修改地址后会修改MESH组网参数，所以大概4秒后才会反馈修改之后的地址，修改过程
中请勿断电。
2、地址的第1字节为1A， 2，3字节必须一样才能组网，可以理解为你的组网密码。
地址的第4，5字节为模块地址必须为不一样。
如果地址2，3字节修改和mesh转485模块不一样，通讯会立即中断，你需要将mesh转485模
块2，3字节修改为一样，才能重新组网通讯。
3、开关默认地址为1A 31 04 XX XX ,这是因为MESH模块默认组网地址为3104，所以建
议不要修改开关第2、3字节（31 04）。
如果您修改了第2，3字节，会造成开关与MESH模块无法通讯的后果，这时候可以将MESH开关
前面板拨到485通讯，通过485将开关地址重新改回1A 31 04 XX XX，然后再将开关前面板拨回
Mesh通讯，即可重新与mesh模块通讯。

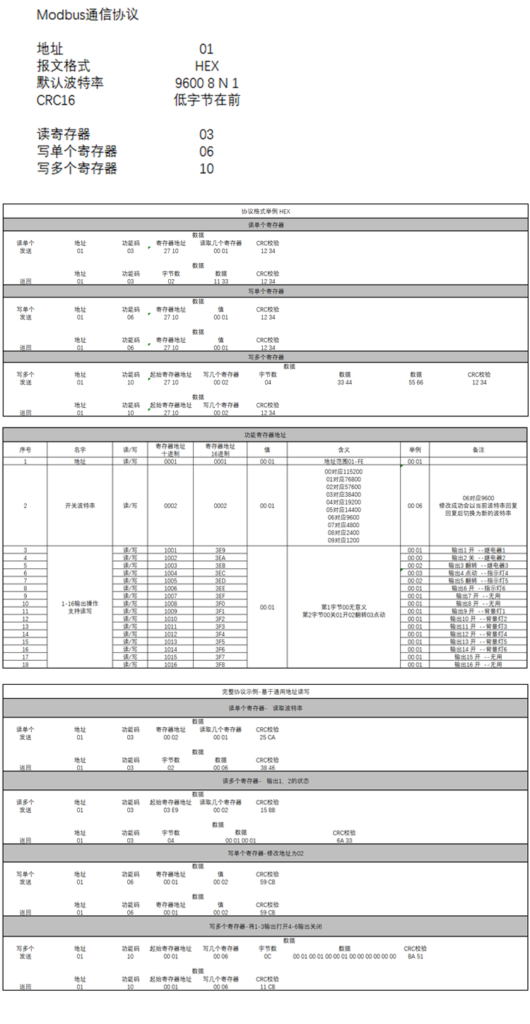

总线控制使用方法
1、总线波特率及地址
波特率：9600（上电反馈5字节地址）
改地址：发送XX XX XX XX XX（旧地址）F8 E7 D6（固定）XX XX XX XX XX（新地址）
示例 : 1A 13 24 56 91 F8 E7 D6 1A 33 57 26 81将旧地址1A 13 24 56 91 改为新地址1A 33
57 26 81
2、分组群控地址
地址通配符: FF
广播地址: FF FF FF FF FF
FF可以在XX XX XX XX XX五字节地址的任意位置。
修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。
示例 :
发送XX XX XX XX FF：可以控制XX XX XX XX 00 -XX XX XX XX FE共254个地址的模块
发送XX FF FF XX XX：可以控制XX 00 00 XX XX -XX FE FE XX XX共254254个地址的模块 发送FF FF XX FF XX：可以控制00 00 XX 00 XX -FE FE XX FE XX共254254254个地址的模块 发送FF FF FF FF XX：可以控制00 00 00 00 XX -FE FE FE FE XX共254254254254个地址的模块
发送FF FF FF FF FF：可以控制所有模块
3、单路控制指令
XX XX XX XX XX (地址)00 (固定) 00 (路数) 02 (功能) 0F

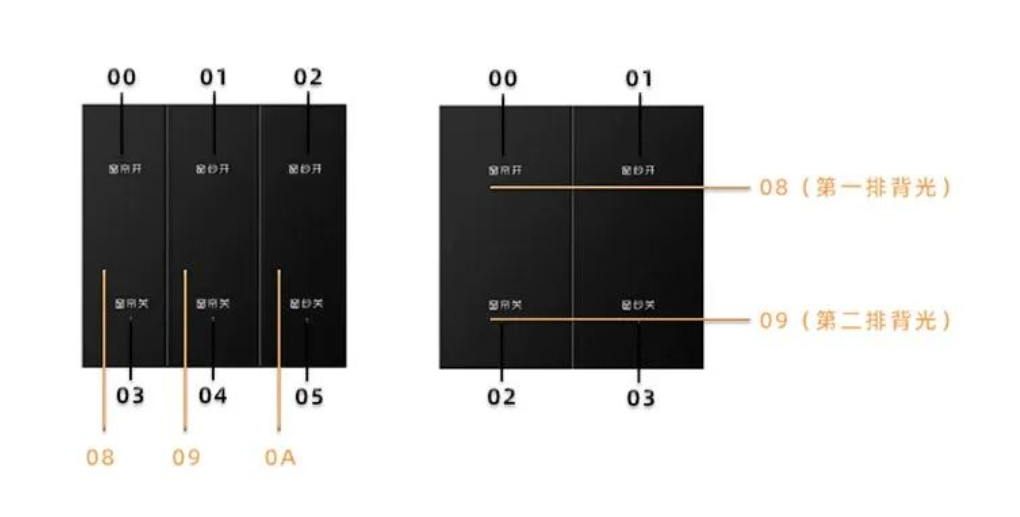

路 数 : 00 01 02 03 04 05 （对应按键1-6） 08 09 0A（对应背光灯 第一列~第三列）
功 能 : 02状态翻转01开00关03点动
示 例 : XX XX XX XX XX 00 00 02 0F第1路开关翻转
4、多路整体操作指令
开 关 : XX XX XX XX XX (地址)01/02（全开/全关）77 88 0F
背光灯 : XX XX XX XX XX (地址)10/20（全开/全关）77 88 0F
整 体: XX XX XX XX XX (地址)30/40（全开/全关）77 88 0F (整体表示背光灯和开关 )
示 例：XX XX XX XX XX 01 77 88 0F 开关全部打开
5、复合操作指令(1条控制指令控制开关任意功能)
XX XX XX XX XX(地址) CA(固定) 00(路数)02 (功能) 01 (路数) 02 (功能)…..0A(路数)02 (功能) 0F
路 数 : 00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列
功 能: 02开/关 01开 00关 03点动 04保持原状态
示 例：XX XX XX XX XX CA 00 01 01 00 02 02 03 03 0A 01 0F按键1开,按键2关,按键3翻转
按键4点动,背光灯第三列开
6、状态查询指令
发送XX XX XX XX XX(地址) 86 86 86 0F
反馈XX XX XX XX XX(地址) 00 00 00 01 00 01 (开关1-6状态）00 00（固定） 01 01 01（背光灯
第一列到第三列状态） 00 00 00 00 00（固定） 0F
状态：00关 01开
示 例：
发送：XX XX XX XX XX 86 86 86 0F
反馈：XX XX XX XX XX 00 00 00 01 01 01 00 00 01 00 01 00 00 00 00 00 0F
开关1-6状态为关关关开开开，背光灯第一列到第三列状态为开关开。
7、依次执行协议指令
XX XX XX XX XX(地址) CB(功能) 00 03(依次打开的时间间隔) 00 04(保持全部打开状态的时间)
00 05(依次关闭的时间间隔) 0F
依次打开的时间间隔，范围00 00-FF FF，时间单位为0.1秒
保持全部打开状态的时间，范围00 00-FF FF，时间单位为0.1秒
依次关闭的时间间隔，范围00 00-FF FF，时间单位为0.1秒
功能: CB 开关和背光灯依次正向开启；CC 开关和背光灯依次反向开启；CD 开关依次正向开启；
CE 开关依次反向 开启；CF 背光灯依次正向开启； C0 背光灯依次反向开启
示 例：XX XX XX XX XX CB 00 03 00 04 00 05 0F开关和背光灯依次正向开启，依次打开时间
间隔为0.3秒；保持全部打开状态的时间为0.4秒；依次关闭的时间间隔为0.5秒
8、 自定义依次执行协议
XX XX XX XX XX(地址) D3(固定) 00 01(延时时间间隔) 01(01开/00关/02翻转) 01(01正向/
11反向) 01(01开关/11背光灯/02整体) 0F
延时时间间隔，范围00 00-FF FF，时间单位为0.1秒
示 例：XX XX XX XX XX D3 00 05 01 01 11 0F 背光灯正向依次打开，打开延时时间间隔0.5秒
9、配置按键与输出的对应关系
单开关单输出：XX XX XX XX XX(地址) BB 00(固定) 00 (路数) F1 (F1长按/F2单击/F3双击)
CA (固定) 02 (输出路数) 02（输出状态 00关/ 01开/ 02开关/ 03点动） 0F
示 例：XX XX XX XX XX BB 00 03 F1 CA 04 02 0F
（按键4长按对输出开关5进行开关操作）
单开关多输出：XX XX XX XX XX(地址) BB 00 (固定) 00 (路数) F1 (F1长按/ F2单击/ F3双击）
CA (固定) 00 (输出路数1) 02(开关) 01(输出路数2) 01(只开) 02(输出路数3) 03 (点动) 0F
示 例：XX XX XX XX XX BB 00 00 F1 CA 00 02 01 02 02 02 0F
（按键1与输出开关1,2,3关联匹配）
删除配置：XX XX XX XX XX(地址) BB 00（固定）00 (路数) F1/F2/F3 EE 0F
示 例：XX XX XX XX XX BB 00 02 F1 EE 0F
（删除按键3 F1的配置）
路 数 : 00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列
输出路数：00 01 02 03 04 05 对应输出1-6
10、按键发送自定义总线数据指令
配置：XX XX XX XX XX(地址) BB 00(固定) 00(路数) E1(E1继电器接通/E2继电器断开/E3单击/
E4双击/E5长按) 01(存储) YY YY YY YY YY YY YY YY YY YY YY（自定义总线数据hex）0F
该自定义协议可以用于控制总线被控设备，当按键输入状态为接通/断开的时候，发送自定义
总线数据 YY YY YY YY YY YY YY YY YY YY YY 自定义数据小于32个字节
路数: 00 01 02 03 04 05 对应按键1-6
存储: 01-06代表第1-6条存储，共支持储存6条指令
示例1：XX XX XX XX XX BB 00 02 E3 01 55 12 35 03 01 FC 4A 0F 存储1：按键3单击时，
发送窗帘总线数据55 12 35 03 01 FC 4A ，打开窗帘
示例2：XX XX XX XX XX BB 00 02 E4 02 55 12 35 03 01 FC 4A 0F 存储2：按键3双击时，
发送窗帘总线数据55 12 35 03 01 FC 4A ，打开窗帘
配置总线数据发送间隔时间：XX XX XX XX XX(地址)BB D1(固定) 00 08(间隔时间) 0F
根据被控产品性能设置总线数据发送间隔时间, 范围00 00-FF FF，单位: 50毫秒，间隔时间
为8*50=400毫秒
示 例：XX XX XX XX XX BB D1 00 02 0F发送每条总线数据的间隔时间为100毫秒
删除配置：XX XX XX XX XX(地址)BB 00(固定)00 (路数) E1/E2/E3/E4/E5 EE 0F
路 数: 00 01 02 03 04 05 对应按键1-6
示 例：XX XX XX XX XX BB 00 03 E1 EE 0F删除按键4的配置
11、锁定按键指令
锁定按键，开关全开：XX XX XX XX XX(地址)EC 00 0F FF 0F
锁定按键，开关全关：XX XX XX XX XX(地址)EC 00 00 00 0F
12、解锁按键指令
解锁按键，开关全开：XX XX XX XX XX(地址)EC 01 0F FF 0F
解锁按键，开关全关：XX XX XX XX XX(地址)EC 01 00 00 0F
13、延时开关配置指令
XX XX XX XX XX(地址) 9F（固定）01（路数）01(时间,01-FF 对应1-255秒) 0F
路 数 : 00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列
示例：①XX XX XX XX XX 9F 01 06 0F
②XX XX XX XX XX BB 00 01 F2 CA 01 03 0F
开关2开启后延时6秒关闭。
14、点动模式切换协议
XX XX XX XX XX（地址） 9D 00 00 0F 打开再延时关闭模式
XX XX XX XX XX（地址） 9D 00 01 0F 关闭再延时打开模式
15、上电初始状态配置指令
XX XX XX XX XX(地址) EA (固定) 00(第1路) 01(开) 01(第2路) 00(关) 02(第3路)01(开）。。
。。。。0A(背光灯第三列) 01(开) 0F
每2个字节为1组，设定开关/背光灯的初始状态，01开/00关
路 数 : 00 01 02 03 04 05 对应按键1-6 08 09 0A 对应背光灯 第一列到第三列
上电初始状态默认为关闭
示 例：XX XX XX XX XX EA 00 01 01 00 02 01 0A 01 0B 01 0F 初始上电时，第1路开，
第2路关，第3路开，指示灯第三列开。
16、恢复开关模式初始配置
XX XX XX XX XX(地址) BB EE EE EE EE 0F 删除所有配置数据
等待反馈（约4-6秒）: BC BC 之后
再发送 XX XX XX XX XX(地址) BB D2 00 02 0F
示例：发送XX XX XX XX XX BB EE EE EE EE 0F
等待反馈（约4-6秒）：BC BC
再发送XX XX XX XX XX BB D2 00 02 0F删除所有数据，恢复初始配置
17、震动打开和关闭协议
5字节地址 + 2A 2B 01 00 0F （倒数第三位代表震动）
开启震动 ：5字节地址 + 2A 2B 01 00 0F
关闭震动 ：5字节地址 + 2A 2B 00 00 0F
