一、产品概述

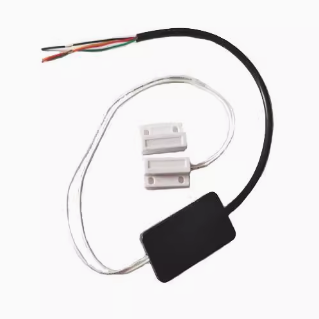

本产品是一款基于RS485通信的智能门磁开关，采用标准Modbus-RTU协议，支持门窗开合状态实时监测与报警。具备长距离传输（1200米）、宽电压供电（DC7-24V）与工业级防护特性，适用于家庭安防、工业设备监控、防火门管理等多种场景。
二、产品特点
- 高兼容性
- 支持标准Modbus-RTU协议，可无缝接入PLC、组态软件及物联网平台。
- 长距离稳定传输
- RS485通信专用电缆，传输距离可达1200米，适应复杂布线环境。
- 状态直观指示
- 红色LED灯实时反馈门磁状态：吸合时3秒间隔闪烁，打开时持续闪烁。
- 工业级设计
- 宽温工作范围（-20℃~50℃），防潮防尘，适用于恶劣环境。
- 灵活安装
- 紧凑尺寸（48×26×15mm），适配门窗、抽屉、保险柜、卷帘门等多种场景。
三、技术参数
| 项目 | 参数 |
|---|---|
| 供电电压 | DC7-24V |
| 功耗 | ≤1W |
| 输出信号 | RS485（Modbus-RTU协议） |
| 传输距离 | ≤1200米（RS485专用电缆） |
| 波特率 | 2400/4800/9600bps（默认9600） |
| 通讯地址 | 1~247（默认0x01） |
| 工作温度/湿度 | -20℃~50℃，15%~90%RH（无凝结） |
| 产品尺寸 | 48×26×15mm |
四、安装与接线
1. 接线说明
| 线芯颜色 | 标号 | 功能说明 |
|---|---|---|
| 红色 | V+ | 电源正极（DC7-24V） |
| 黑色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+信号线 |
| 绿色 | B- | RS485 B-信号线 |
注意事项：
- 接线前请断电操作，避免短路。
- 户外安装时需做好防水处理。
2. 安装位置建议
- 门窗/防火门：安装在门框与门扇闭合处，确保磁吸对齐。
- 抽屉/保险柜：隐蔽安装于侧面或顶部，避免遮挡。
- 卷帘门：固定于轨道末端，避开机械活动部件。
五、通信协议详解
1. 协议基础参数
- 数据格式：8位数据位，无校验，1位停止位。
- 错误校验：CRC-16循环冗余校验。
2. 寄存器地址定义
| 寄存器地址（Hex） | PLC地址（Dec） | 数据内容 | 操作类型 |
|---|---|---|---|
| 0x0000 | 10001 | 00（正常）/01（报警） | 只读 |
3. 功能码与数据帧示例
功能码0x03（读取保持寄存器）
- 问询帧（读取设备状态）：
01 03 00 02 00 01 25 CA - 地址码：0x01
- 功能码：0x03
- 起始地址：0x0002
- 数据长度：0x0001
- 应答帧（正常状态）：
01 03 02 00 00 B8 44 - 数据内容：0x0000（正常）
- 应答帧（报警状态）：
01 03 02 00 01 79 84 - 数据内容：0x0001（报警）
功能码0x02（读取离散输入）
- 问询帧（读取设备状态）：
01 02 00 00 00 01 B9 CA - 地址码：0x01
- 功能码：0x02
- 应答帧（正常状态）：
01 02 01 00 A1 88 - 数据内容：0x00（正常）
- 应答帧（报警状态）：
01 02 01 01 60 48 - 数据内容：0x01（报警）
