一驱掌控全场景：HKD60S智能调光驱动产品说明书（支持HomeKit直连）

功能概述

一款可以对RGBCW光源进行调光的大功率调光驱动。该驱动模块可以通过总线、WIFI、苹果家庭控制调光，实现高品质的调光氛围照明。

购买建议

广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室、工厂等有智能灯光控制需求的用户，也适用于弱电集成商、调光师等专业人士使用。

产品参数

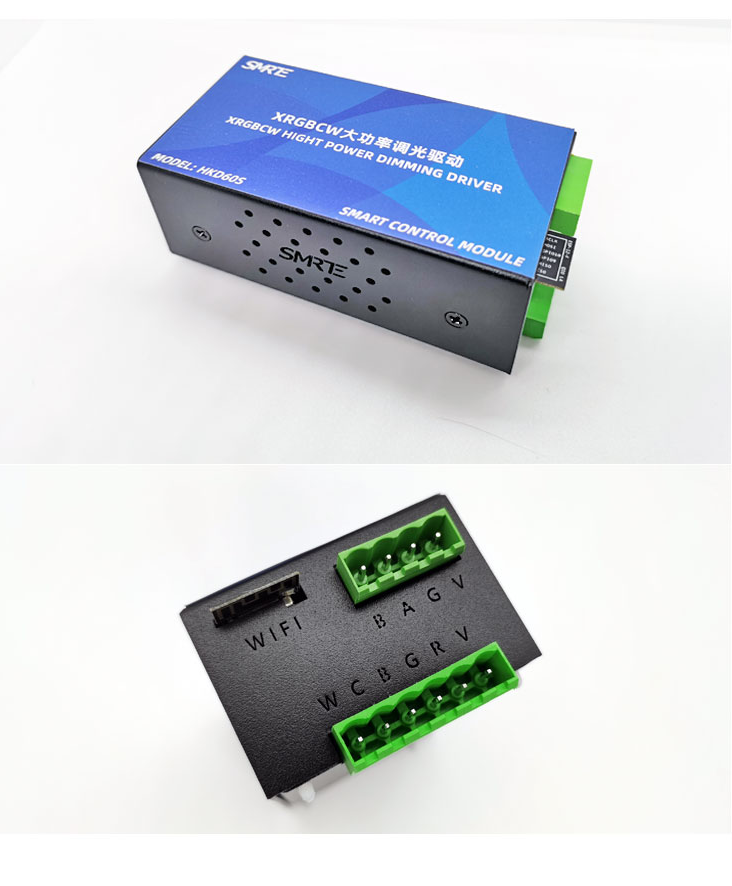

产品名称：RGBCW大功率调光驱动
产品型号：HKD60S
外观尺寸：5511751mm（包含接线端）
产品重量：0.35kg
通讯方式：RS485总线/WIFI
波特率：9600
输入电压：12-60V
输出电压：1-60V
驱动能力：100*5=500W
WIFI频率：2.4G
苹果家庭：支持Homekit直连控制
Wifi网络协议：开放

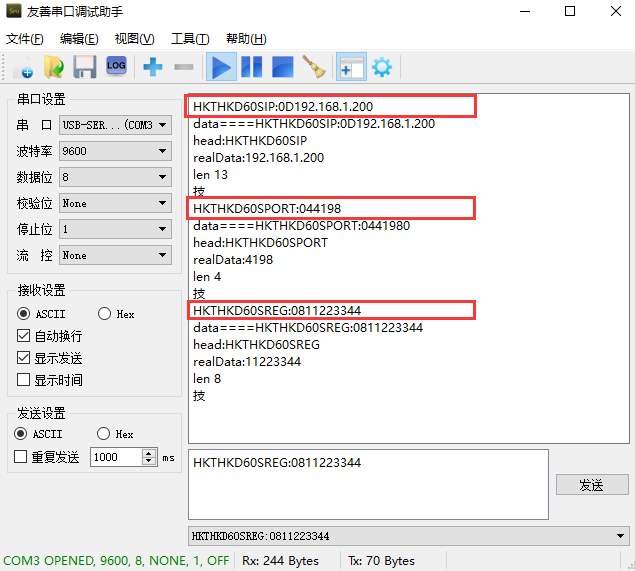

连接方式：客户端，Socket

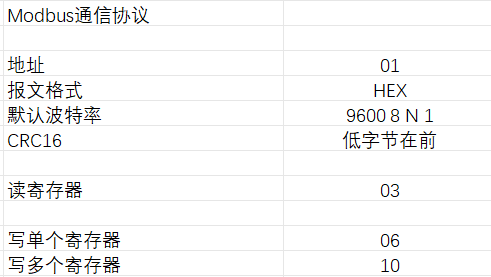

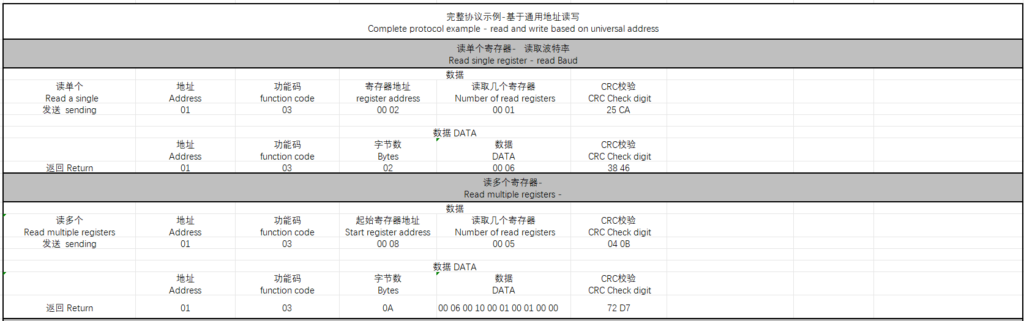

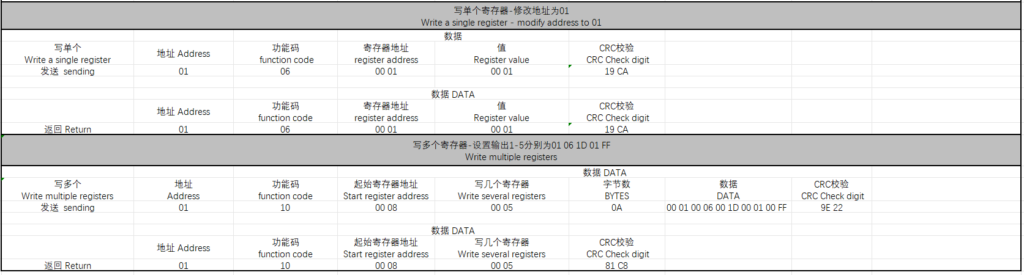

工控协议：Modbus

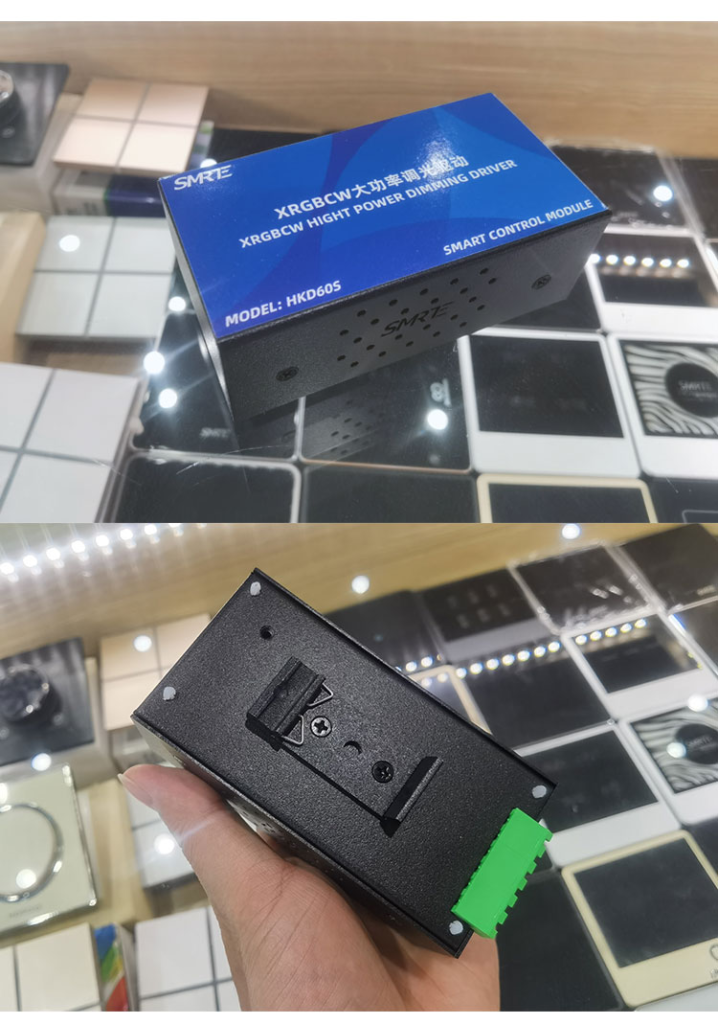

安装方式：可以放入筒灯孔分布式安装，也可以选择DN35导轨安装
外壳材质：金属外壳

功能特点

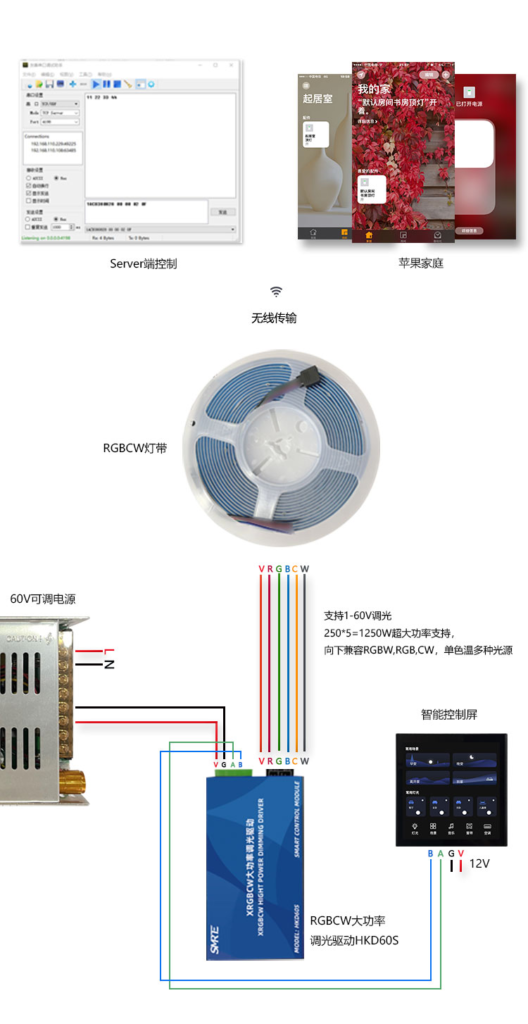

支持1-60V调光，适配95%以上各种调光光源，如射灯、筒灯、轨道灯、磁吸灯、灯带等。
250*5=1250W超大功率支持，无需调光放大模块即可接入几十个射灯或筒灯。
支持总线调光、无线WIFI调光、Homekit苹果调光。
向下兼容RGBW、RGB、CW、单色温等多种光源。
调光曲线可以配置，实现各种光源的精准调光匹配。
双层叠合电路板设计，减小尺寸，轻松放入75灯孔，实现分布式安装。
该方案包含驱动、电源、光源整体配套，用户可以在线下充分发挥自己的优势。
光源包括筒灯、射灯、吸顶灯、庭院灯、平板灯、灯带，满足全场景照明需求。

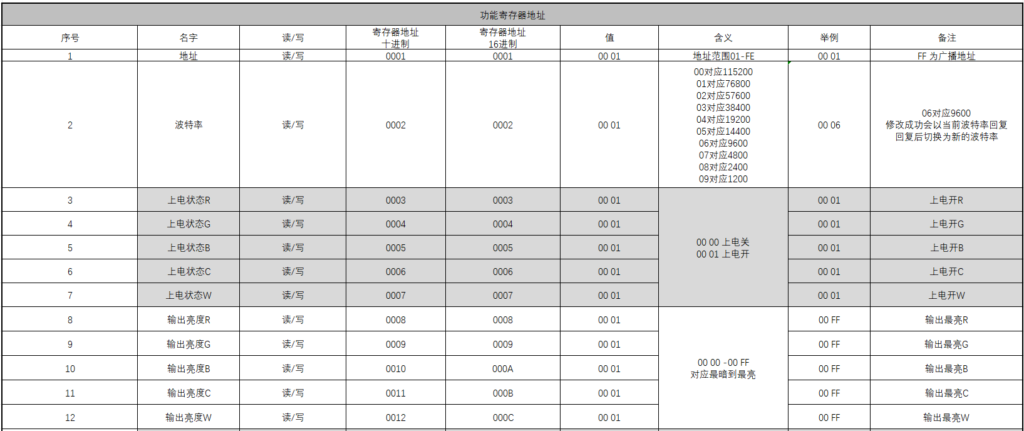

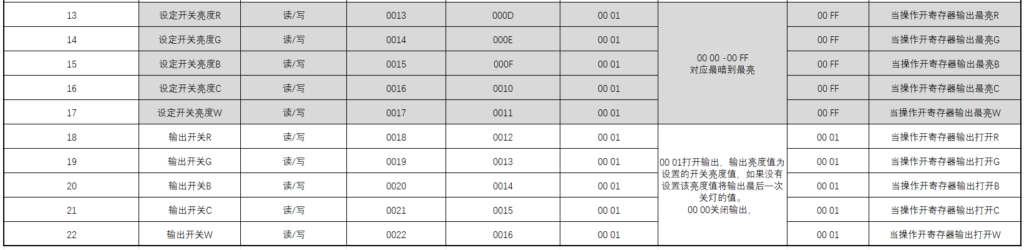

支持工业Modbus控制协议，接入工控系统。
支持群组通配符分组控制，快速场景执行。

使用方法

指示灯含义

上电指示灯1秒的频率闪，连接服务器成功，亮5秒灭1秒。

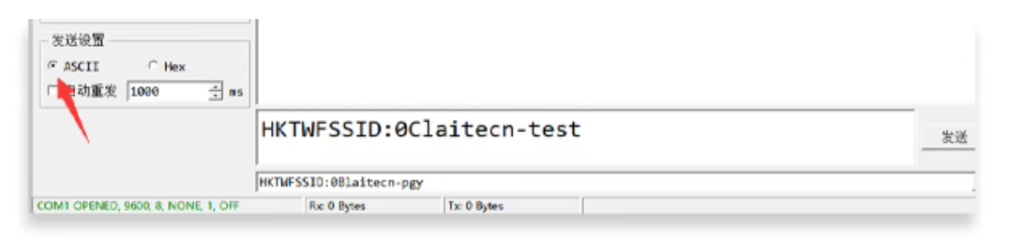

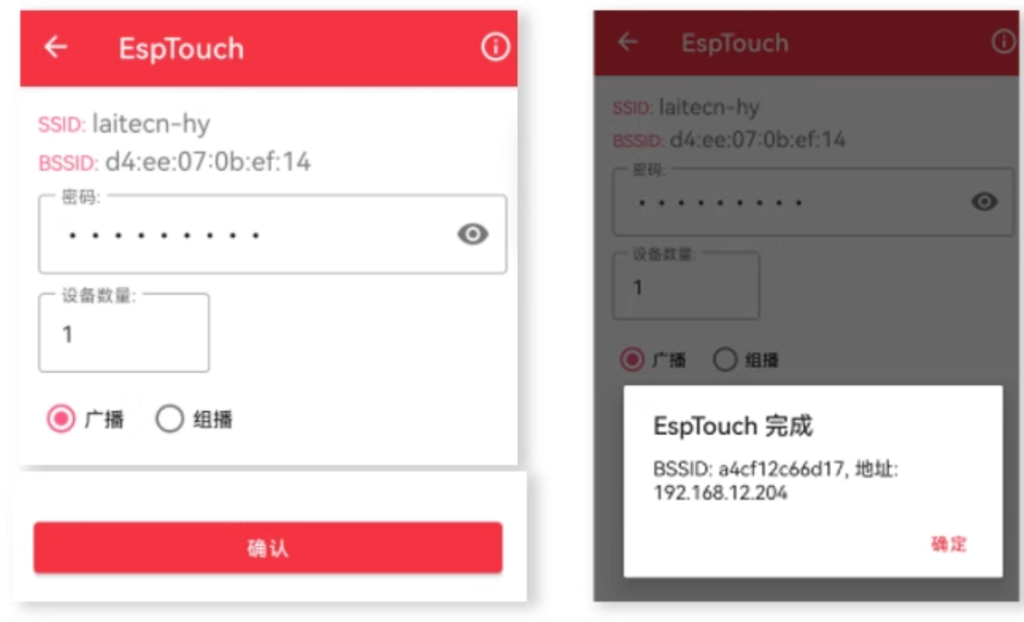

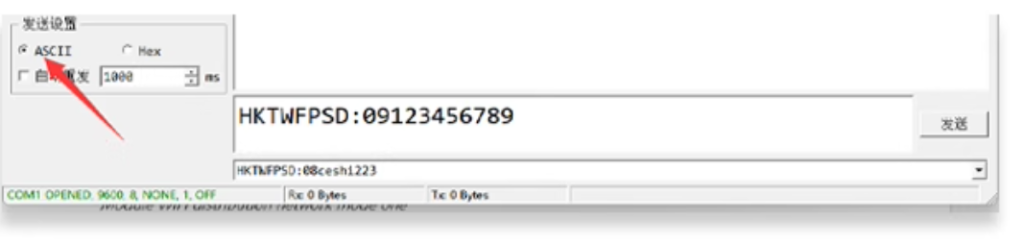

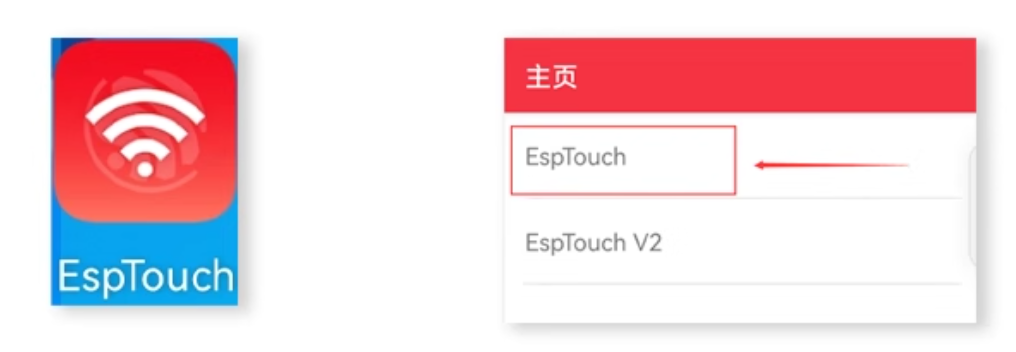

进入配网模式指示灯熄灭，配置成功恢复到1秒频率闪或者亮5秒灭1秒。

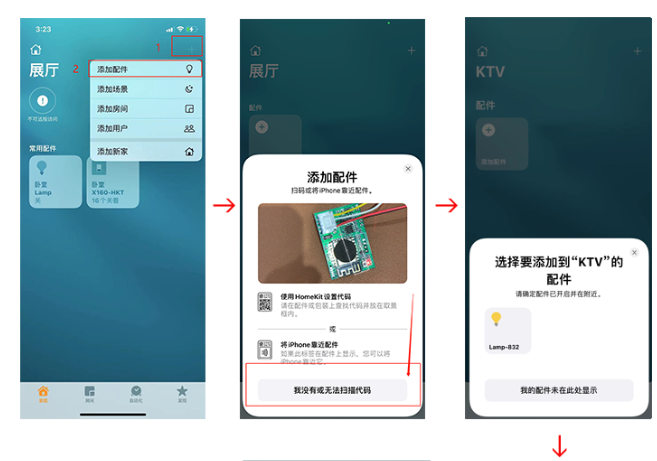

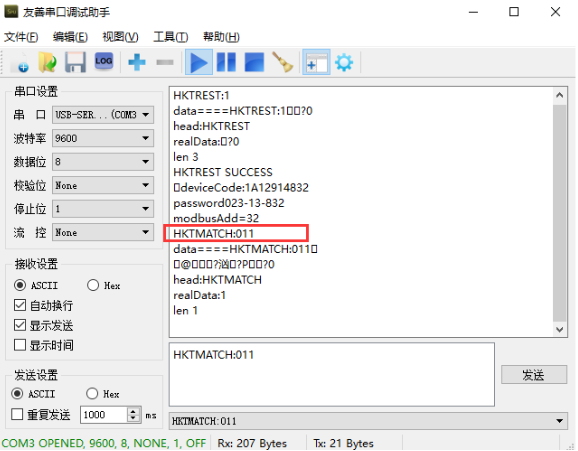

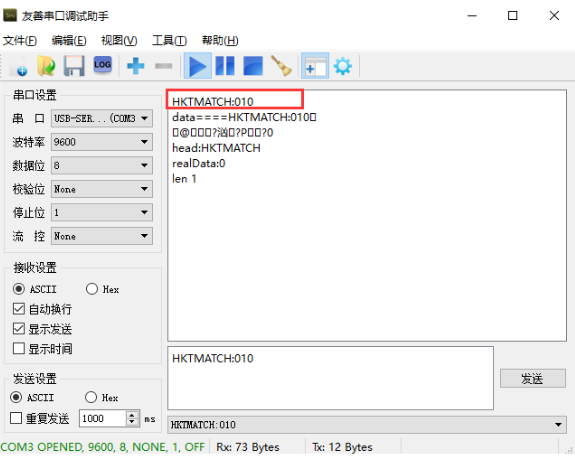

进入Homekit配置指示灯常亮，进入工作模式恢复到1秒频率闪或者亮5秒灭1秒。

总线使用方法

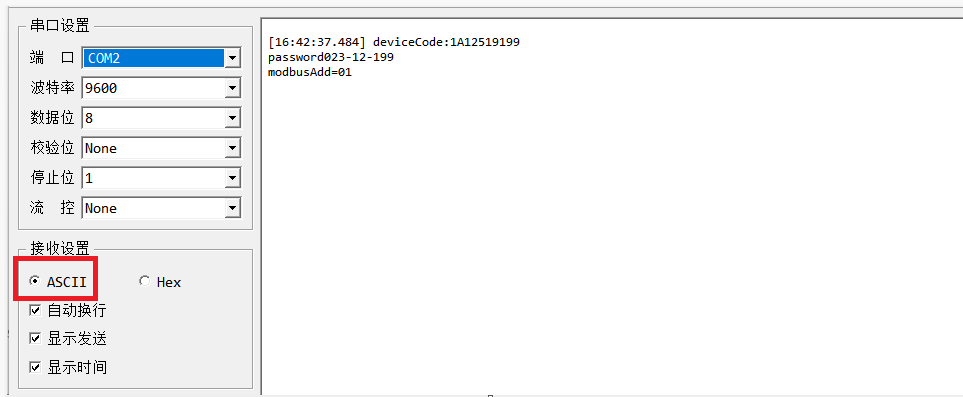

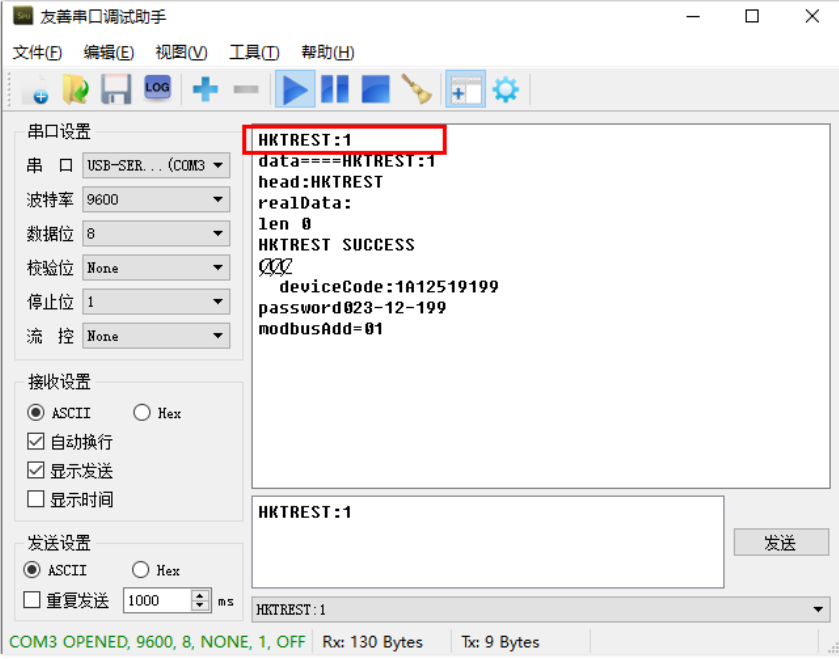

地址修改：设备上电后发送模块地址、Homekit连接密码和Modbus从机地址（因HEX无法显示字母，用ASC编码格式）。

例如地址为1A 13 24 56 91后文用XX XX XX XX XX 替代，修改地址选择HEX发送
发送：XX XX XX XX XX（旧地址）F8 E7 D6（固定）XX XX XX XX XX（新地址）
反馈：操作成功反馈BC BC
示例 : 1A 13 24 56 91 F8 E7 D6 2A 33 57 26 81将旧地址1A 13 24 56 91 改为新地址2A 33 57 26 81。

分组群控：地址通配符: FF
广播地址: FF FF FF FF FF
FF可以在XX XX XX XX XX五字节地址的任意位置。
修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。
示例 :
发送协议XX XX XX XX FF:可以控制XX XX XX XX 00 -XX XX XX XX FE共254个地址的模块
发送协议XX FF FF XX XX:可以控制XX 00 00 XX XX -XX FE FE XX XX共254*254个地址的模块
发送协议FF FF XX FF XX:可以控制00 00 XX 00 XX -FE FE XX FE XX共254*254*254个地址的模块
发送协议FF FF FF FF XX:可以控制00 00 00 00 XX -FE FE FE FE XX共254*254*254*254个地址的模块
发送协议FF FF FF FF FF:可以控制所有模块
通过地址与通配符的配置，达到群控效果和情景控制。
上电状态配置：XX XX XX XX XX（地址）EA (固定) 00(第1R路) 01(01开/00关) 01（第2G路）01（01开/00关）01（第3B路）01（01开/00关）01（第4C路）01（01开/00关）01（第5W路）01（01开/00关）0F（结尾）
每2个字节为1路，设定上电的初始状态，01开/00关
上电初始状态默认为关闭
示例：XX XX XX XX XX EA 00 01 01 00 02 01 03 01 04 00 0F 设置初始上电状态，第1R路为开，第2G路为关，第3B路为开，第4C路为开，第5W路为关
设置初始上电状态，每2个字节为1路，01开/00关，默认为关闭。
控制协议：XX XX XX XX XX（地址） 00（第1路功能）00 （输出值）01 （状态） 00（第2路功能）00 （输出值）01 （状态）00 00 01（第3路）00 00 01（第4路）00 00 01（第5路） 0F（结尾）
每3个字节为1路，由功能、输出值、状态组成
功能：02开关/01只开/00只关/ FF调节/03增加 /04 降低
输出：00-FF分别对应1-255，等级00无输出，80输出50%，FF输出100%
状态：01 有效 / 00 无效/02自适应调光照明配置
示例 : XX XX XX XX XX FF 80 01 FF 80 00 FF 80 00 FF 80 00 FF 80 00 0F将第1路输出调节到128，50%；第2-5路保持不变。
XX XX XX XX XX FF FF 01 FF 00 01 FF 80 01 FF 80 01 FF 80 01 0F将第1路输出调节到256，100%、第2路调节到00,第3-5路调节到50%
每3个字节为1路，由功能、输出值、状态组成。功能包括开关、调节、增加、降低等。
自适应调光配置：通过主机定时，或者GT自动化，或者传感器发送调光数值配置协议,在下次用开关协议
开关的时候就会以该亮度值输出，从而达到了操作同-一个开关，输出不同亮度的功能。
XXXX XXXXXX FF FF 02 FF 0002 FF 80 02 FF 80 02 FF 80 02 FF 80 02 OF
将第1路调节到256(100%);第2路调节到00;第-5路调节到128(50%);
下次开关的时候就输出这个亮度。通过主机定时、自动化或传感器发送调光数值配置协议，实现操作同一个开关输出不同亮度。

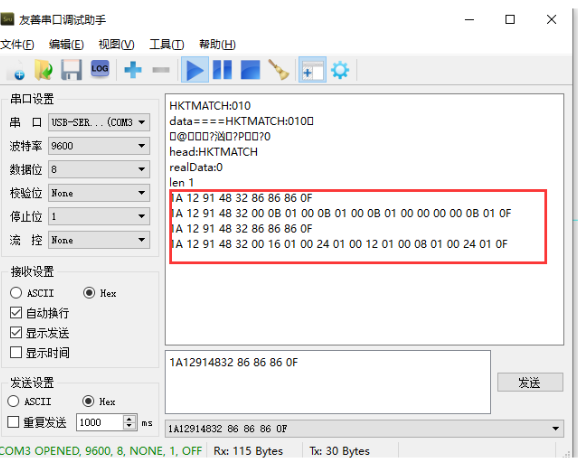

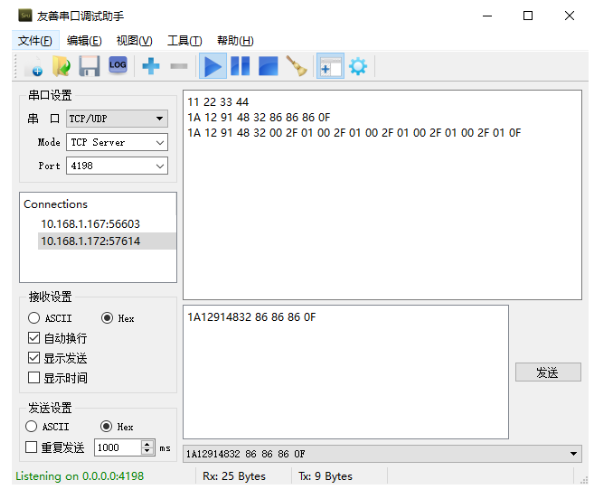

状态查询指令：发送XX XX XX XX XX(地址) 86 86 86 0F
反馈XX XX XX XX XX(地址) 00 （固定）11（第1路输出百分比） 01 （状态）00（固定） 22（第2路输出百分比）01（状态） 00 33 01（第3路）00 33 01（第4路）00 33 01（第5路）0F（结尾）
每3个字节为1路，由固定+输出百分比+状态组成
亮度百分比：00-64分别对应亮度开启百分比0-100
状态：01开/00关
示例：发送：XX XX XX XX XX 86 86 86 0F
反馈：XX XX XX XX XX 00 11 01 00 22 01 00 33 01 00 33 01 00 33 01 0F第1路开启17%输出，第2路开启34%输出第3-5路开启51%输出。可以控制所有模块发送查询指令后，返回各路输出百分比和状态。
输出曲线设置协议：XX XX XX XX XX(地址) BB D2（固定）00(路数) XX(第1段输出时间间隔) XX(第2段输出时间间隔) XX XX XX……XX (第25段输出时间间隔) 0F
路数：00第1路/01第2路/02第3路/03第4路/04第5路/FF所有路有效
输出时间间隔：01-FF分别对应1-255，单位为10毫秒
共25段曲线，第1段0-A对应1-10,第2段B-11对应11-20…..第25段F0-FF对应240-255
示例：XX XX XX XX XX BB D2 FF 01 11 20 30 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 30 20 13 10 0F对5路有效，25段曲线输出时间间隔分别为：第1段10毫秒,第2段140毫秒,第3段320毫秒,第4段480毫秒,第5段640毫秒……第22段480毫秒,第23段320毫秒,第24段190毫秒, 第25段160毫秒设置调光曲线的输出时间间隔，支持25段曲线。
查询调光曲线配置协议：XX XX XX XX XX(地址)+87 87 00（路数） 0F
返回： XX XX XX XX XX(地址) BB D2 00（路数） 09 0F 0B 0D 18 1C 23 34 3A 30 31 40 2F 29 1A 2A 1E 24 24 20 27 2D 28 26 1E 0F
路数：00第1路/01第2路/02第3路/03第4路/04第5路查询当前调光曲线配置。
输出初始亮度：XX XX XX XX XX(地址) C6 66 A4 (固定) 00 (路数) 01 (初始值) 0F
路数：00第1路/01第2路/02第3路/03第4路/04第5路/FF所有路有效
初始值:范围01-3B，01最小3B最大
示例: XX XX XX XX XX C6 66 A4 00 22 0F将第1路的初始输出值设置为最小22，当调光值为1的时候从22开始输出。设置初始输出值，范围为01-3B。
查询亮度初始值：XX XX XX XX XX(地址) 88 88 00（路数）0F
返回 5字节地址+CC 66 A4 （值）00（路数）0F
路数：00第1路/01第2路/02第3路/03第4路/04第5路查询当前初始亮度设置。
呼吸输出模式配置：XX XX XX XX XX(地址) EE（固定）22 (第1路循环一次所需时间) 01 (状态) EE（固定）22(第2路循环一次所需时间) 01(状态) EE 33 01 EE 44 01 EE 55 01 0F
每3个字节为1路，由 EE、循环一次所需时间、状态组成
循环一次需要的时间：00-FF分别对应0-255，01为1s ,大于01每单位为4s
状态：01开始呼模式 00停止呼吸模式
示例：XX XX XX XX XX EE 22 01 EE 22 01 EE 22 00 EE 22 00 EE 22 000F第1路启动循环输出一次所需时间34秒，第2路启动循环输出一次所需时间为34秒，第3-5路停止循环。设置循环输出时间和状态。
单次延时开关协议：XX XX XX XX XX(地址) DD(固定) 22(单次的时间) 01（01开，00关）DD 33 00 DD 44 00 DD 55 01 DD 66 01 0F
每3个字节为1路，由 DD、单次开关一次所需时间、状态组成
单次开关需要的时间：00-FF分别对应0-255，01为1s ,大于01每单位为4s
状态：01开 00关设置单次开关时间和状态。
