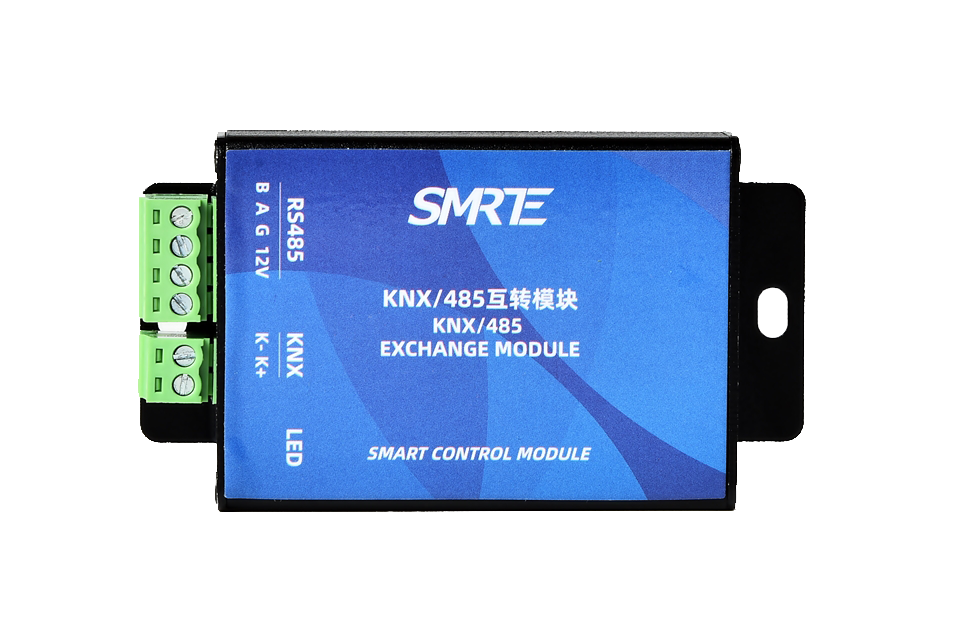

一、产品简介
KNX/EIB双向485转换器作为KNX系统和485系统之间的接口，通过转换器可以把485报文转换成EIB/KNX报文，或把EIB/KNX报文转换成485报文，实现KNX设备与RS485设备之间的相互通讯。
二、产品优势
解决问题
解决RS485设备与KNX设备相互通讯问题.
软件配置
通过配置软件收发通讯控制报文.
独立供电
KNX,RS485双电源独立供电互不干扰.
高速稳定
采用ASIC软交换，实现高速交换，稳定通讯.
隔离丢弃
RS485转KNX支持错误自动隔离丢弃
三、产品背景
KNX总线是家居和楼宇控制领域唯一的开放式国际标准，是由欧洲三大总线协议EIB BatiBus和EHS合并发展而来，通过KNX总线系统，可以对建筑的照明，遮光，安保系统，能源管理，供暖，通风，空调系统等进行控制。
我们根据市场的需求开发了一款KNX，RS485协议互转模块。
1.支持自定义RS485通讯接口协议，以及串口通信配置
2.通过上位机软件设置收发通信控制报文
3.支持对RS485总线报文与KNX总线报文进行相互转换，实现双向控制
4.RS485转KNX报文和KNX转RS485报文最多可支持128条转换
5.KNX,RS485双电源供电互不干扰
6.KNX转485,485总线数据支持自定义，波特率1200-115200十种
7.485转KNX支持错误数据自动隔离丢弃
8.体积小，易于安装，使用方便

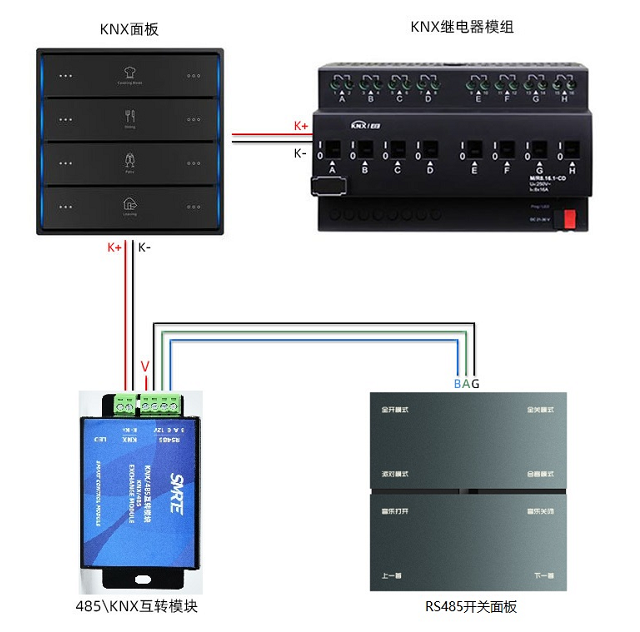

9.可搭配各种KNX面板，KNX继电器，RS485开关等设备使用，编程实现多种功能
四、高可靠性
软交换高速连接
-5°C~45°C宽温度正常工作
铝合金材质
标准工业级元器件选材
8小时老化测试性能稳定

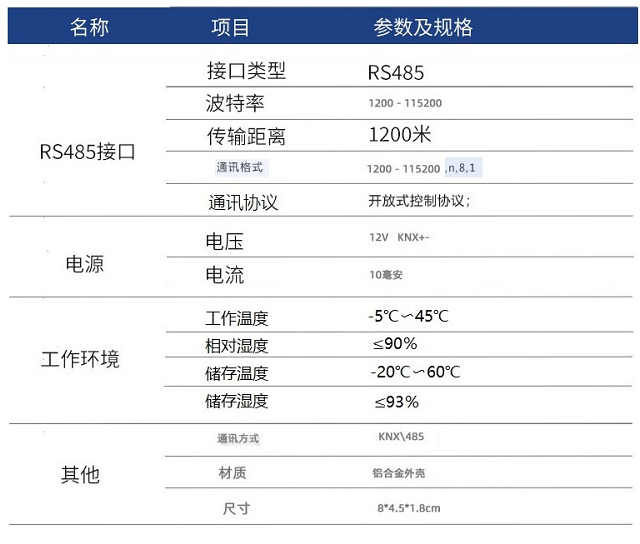

五、产品规格
六、基本应用
解决一条总线里有多台相同地址或无地址485设备加地址后进行分区，实现每台独立控制。
七、使用方法
总线控制使用方法
1.上电会上传模块5个字节地址
2.地址修改：5字节原地址+F8 E7 D6 +5字节新地址
3.开启总线透传：5字节地址+F7 36 49 01 0F
关闭总线透传：5字节地址+F7 36 49 00 0F
注：非法的（不满足KNX通信协议标准的）KNX总线数据是无法传递到KNX总线网络上的
KNX转485配置方法
1.用USB转485接入总线接口，KNX接入KNX接口

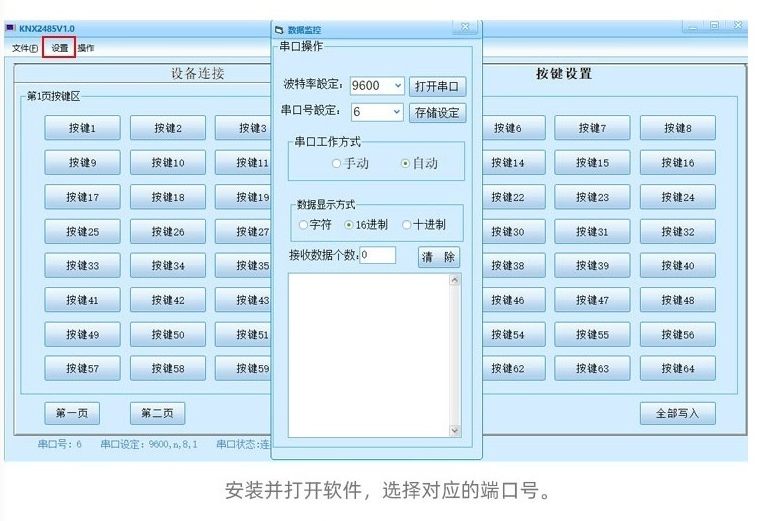

2.安装并打开软件，选择对应的端口号

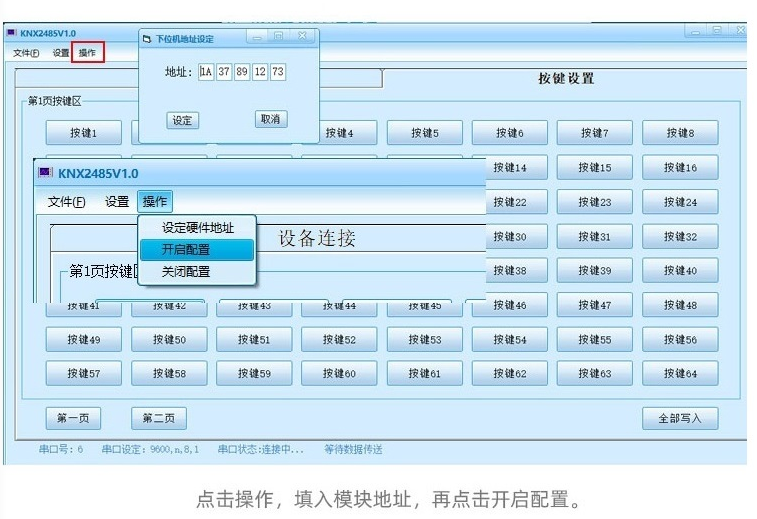

3.点击操作，填入模块地址，再点击开启配置

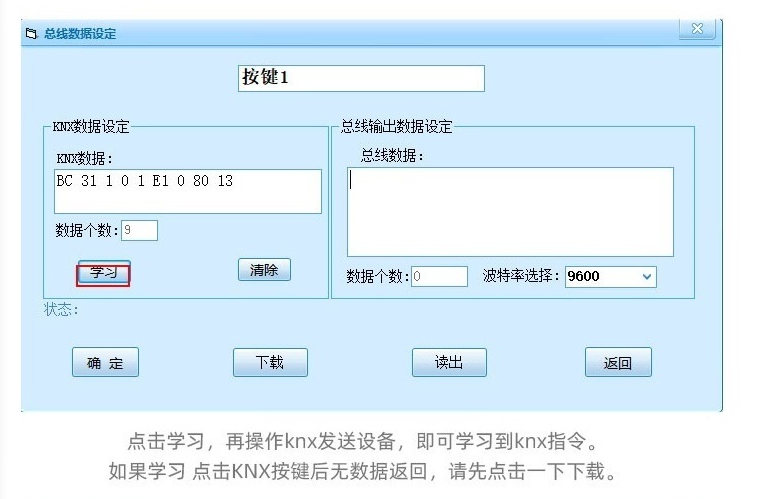

4.点击学习，再操作KNX发送设备，即可学习到KNX指令

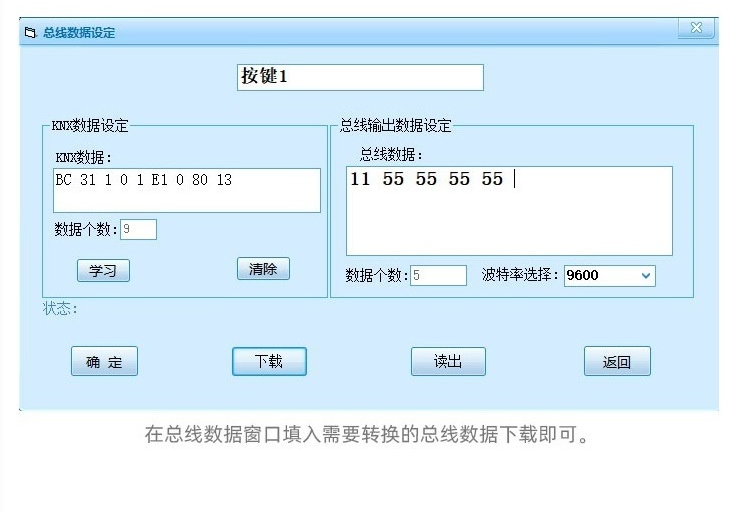

5.在总线数据窗口填入需要转换的总线数据下载即可
6.配置完成后点击操作，关闭配置
