产品定位
线下高端集控模组。
销售渠道：线下渠道，大力支持集成商私有云集成商。
销售模式：根据众多集成商的建议采用项目备案制，跟踪每个产品。
增值方式：给长期跟随我们的核心集成商一个高附加值产品，其他人知道是我们产品，知道你们拿货价格性价比高，但是他们就是拿不到。
功能概述
一款集中控制模组，支持总线有线干接点控制，快速连接端口设计，显著降低维护成本。组地址功能，一条指令批量执行多场景控制，轻松实现单点、多点、区域、群组控制等预设场景。
购买建议
广泛适用于家庭，办公楼，酒店，医院，学校，车站，体育馆，博物馆，会展中心，工厂，农业，商场等有集中控制需求的用户。
参数
产品名称：8路集控继电器模组
版本：V3.5
产品型号：M8162
外壳材质：钣金金属
颜色：黑色
安装方式：标准DN35导轨
尺寸：695787mm
重量毛重：0.45kg
继电器：8路自保持16A
速联接口：MQPORT
通讯：总线，有线
总线：RS485
波特率：9600
控制协议：自定义
被控协议1：开放
被控协议2：自定义
供电电压：12V
供电电流：2A
发布时间：2023年10月
功能特点
全正向研发，从初始设想到最后开模量产，多次集成商访谈，需求提炼，历时2年打磨。
打造精致外观，钣金金属外壳应用于集控模组，内部结构精细化考量设计，外观结构专利保护。
超大接线柱，轻松接线，公共端一体化设计，无需跳线。
标配8路自保持双线圈继电器，16A大功率，负载能力强，功耗低，不发热，寿命长。
快速插拔连接端子，模组间通讯电源快速连接。
一体设计背卡，DN35标准轨道，轻松取放模组。
精致车规级，带状态显示按钮，直观方便。
支持任意主动总线面板接入，最常规面板方案。
支持通过M001 MESH无线场景面板接入，扩展最灵活面板方案。
支持总线，有线多种控制方式。
出众的反应速度，抗干扰能力和稳定性。
可快速对接带主动发送功能，波特率为9600的总线面板。
支持反馈，接收自定义控制指令的同时还可反馈标准状态协议，既兼容第三方面板也兼容第三方总线控制系统。
组地址功能，一条指令批量执行场景控制，轻松实现单点、多点、区域、群组控制等场景预设，降低总线占用。例如1条指令可以让一栋楼上百回路灯光处于不同场景状态。
搭配多款智能配件，实现场景个性化控制。
远程控制，随时控制（需搭配智能控制系统使用）。
无惧断网，无网络状态下也能控制。
支持脱离主机运行，发送自定义场景指令。
支持接入三方总线控制系统，并实现双向通讯。
支持输入控制协议和输出控制协议全自定义。
支持1-255s之间延时关闭，延时打开。
支持按键锁定，防止误触。
支持定时开关机（需搭配智能控制系统使用）。
支持语音控制（需搭配智能控制系统，或者离线语音控制模块使用）。
上电状态配置协议，可以自定义任意输出路数的上电开启还是关闭状态。
自定义楼梯协议，可以自定义继电器之间的延时和开启关闭顺序。

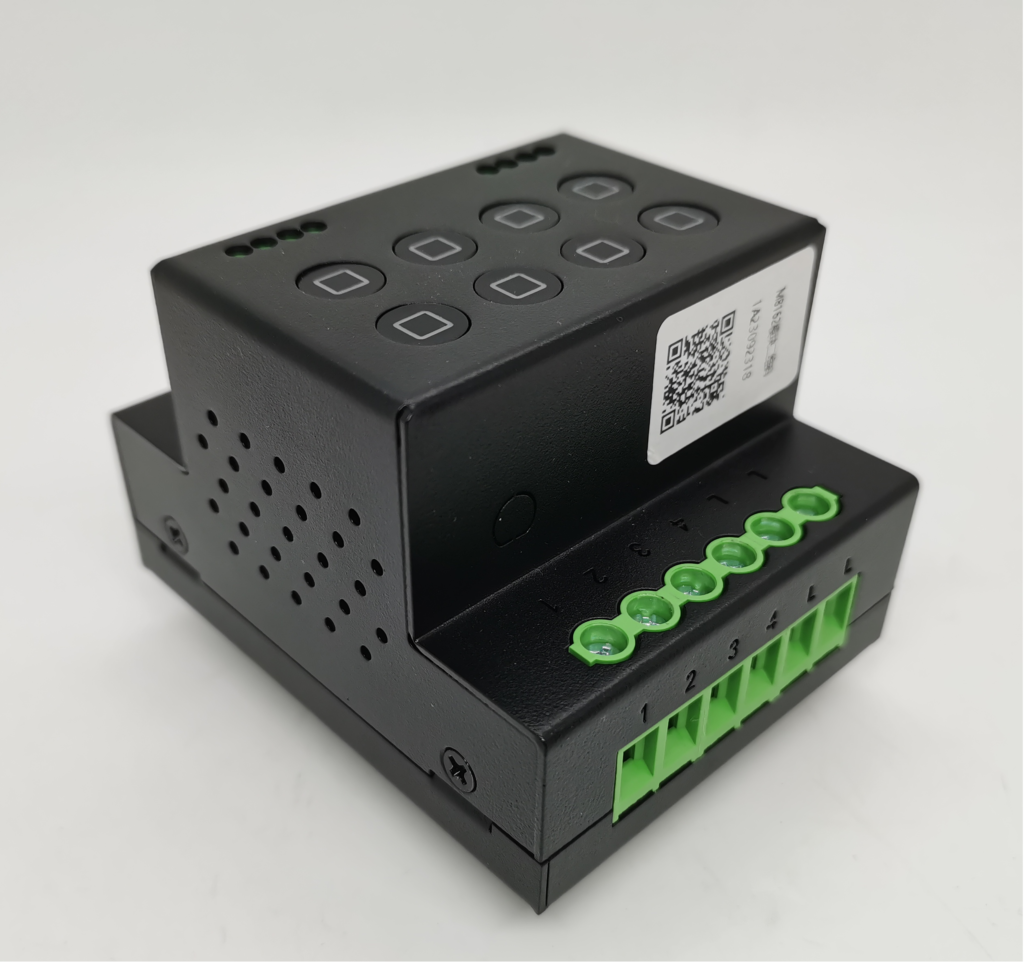

产品图片
接线图
使用方法
M8162 基础使用教程
模组外观接口、模组硬件连接：
A. 模组接口从左到右分别是两个MQPORT，用于从左边快速连接上一个模组，和从右边快速连接下一个模组，连接通讯和供电；
B. 超大接线柱，12345678接口接负载，L接进火线（上下两排的L不互通）
C. 背部为标准DN35弹簧卡口；
D. 正面为8个有线输入按键，按键指示灯对应继电器开关状态；
E. 蓝色背景灯为模组供电状态。
总线控制使用方法
修改地址：
设备上电后会自动反馈5字节地址（例如地址为1A 13 24 56 91后文用XX XX XX XX XX替代）
发送XX XX XX XX XX（旧地址）F8 E7 D6（固定）XX XX XX XX XX（新地址）
示例：1A 13 24 56 91 F8 E7 D6 1A 33 57 26 82 将旧地址1A 13 24 56 91改为新地址1A 33 57 26 82
分路群控：
地址通配符：FF
广播地址：FF FF FF FF FF
FF可以在XX XX XX XX XX五字节地址的任意位置。
修改地址分路，通过地址与通配符的配置，达到群控效果和情景控制。
示例：
发送协议XX XX XX XX FF：可以控制XX XX XX XX 00 – XX XX XX XX FE共254个地址的模块
发送协议XX FF FF XX XX：可以控制XX 00 00 XX XX – XX FE FE XX XX共254×254个地址的模块
发送协议FF FF XX FF XX：可以控制00 00 XX 00 XX – FE FE XX FE XX共254×254×254个地址的模块
发送协议FF FF FF FF XX：可以控制00 00 00 00 XX – FE FE FE FE XX共254×254×254×254个地址的模块
发送协议FF FF FF FF FF：可以控制所有模块
单路控制指令：
XX XX XX XX XX（地址）00（固定）00（路数）02（功能）0F
路数：00 01 02 03 04 05 06 07 分别对应第1-8路
功能：02开/关，01开，00关，03点动
示例：XX XX XX XX XX 00 00 02 0F 第1路开关翻转
多路整体操作指令：
01-08路全开/全关：XX XX XX XX XX（地址）01（01全开/02全关）77 88 0F
示例：XX XX XX XX XX 01 77 88 0F 路数1-8开关全开
复合操作指令（1条指令控制8路继电器）：
XX XX XX XX XX（地址）CA（固定）00（路数）02（功能）01（路数）02（功能）……07（路数）02（功能）0F
路数：00 01 02 03 04 05 06 07 分别对应第1-8路
功能：02开/关，01开，00关，03点动，04保持原状态
示例：XX XX XX XX XX CA 00 01 01 01 02 01 03 00 04 00 05 00 06 02 07 02 0F 第1路开，第2路开，第3路开，第4路关，第5路关，第6路关，第7路翻转，第8路翻转
状态查询指令：
发送XX XX XX XX XX（地址）86 86 86 0F
反馈XX XX XX XX XX（地址）00 00 00 01 00 01 00 01 01 01 01 01 00 01 00 01 0F（00关01开）
示例：发送XX XX XX XX XX 86 86 86 0F
反馈XX XX XX XX XX 00 00 00 01 01 01 00 00 01 01 00 01 00 01 00 01 0F 表示路数1-8状态为关关关开开开关关
楼梯协议指令：
XX XX XX XX XX（地址）CB（功能）00 03（依次打开的时间间隔）00 04（保持全部打开状态的时间）00 05（依次关闭的时间间隔）0F
依次打开的时间间隔，范围00 00-FF FF，时间单位为0.1秒
保持全部打开状态的时间，范围00 00-FF FF，时间单位为0.1秒
依次关闭的时间间隔，范围00 00-FF FF，时间单位为0.1秒
功能：CD依次正向开启；CE依次反向开启
示例：XX XX XX XX XX CD 00 03 00 04 00 05 0F 依次正向开启，依次打开时间间隔为0.3秒；保持全部打开状态的时间为0.4秒；依次关闭的时间间隔为0.5秒
自定义楼梯指令：
XX XX XX XX XX（地址）D3（固定）00 01（延时时间间隔）01（01开/00关/02翻转）01（01正向/11反向）01（固定）0F
延时时间间隔，范围00 00-FF FF，时间单位为0.1秒
示例：XX XX XX XX XX D3 00 05 01 01 01 0F 正向依次打开，打开延时时间间隔0.5秒
自定义指令（输入控制输出）：
XX XX XX XX XX（地址）BB 00（固定）00（输入路数）F1（输入状态）CA（固定）00（输出路数）02（输出功能）01（输出路数）02（输出功能）02（输出路数）02（输出功能）……06（输出路数）02（输出功能）07（输出路数）02（输出功能）0F（结尾）
输入控制输出：当输入按键1接通的时候，输出1-8路继电器执行开关操作
输入路数：00-07 分别对应第1-8路
输入状态：F1表示长按，F2表示单击，F3表示双击
输出路数：00-07 分别对应第1-8路
输出功能：02开/关，01开，00关，03点动，04保持原状态
示例：XX XX XX XX XX BB 00 00 F1 CA 00 01 01 01 02 01 03 00 04 00 05 00 06 02 07 02 0F 当输入按键1长按的时候，继电器1-8路执行开关操作分别为：第1路开，第2路开，第3路开，第4路关，第5路关，第6路关，第7路翻转，第8路翻转
删除自定义指令配置：
XX XX XX XX XX（地址）BB 00（固定）00（输入路数）F1（输入状态）EE（固定）0F
输入路数：00-07 分别对应第1-8路
输入状态：F1表示长按，F2表示单击，F3表示双击
示例：XX XX XX XX XX BB 00 07 F1 EE 0F 删除第8路长按时的配置
输入发送自定义总线数据指令：
XX XX XX XX XX（地址）BB 00（固定）00（输入路数）E1（输入状态）01（存储）YY YY YY YY YY YY YY YY YY YY YY（自定义总线数据）0F
该自定义协议可以用于控制总线被控设备，
输入路数：00-07 分别对应第1-8路
输入状态：E1继电器接通/ E2继电器断开/ E3单击/ E4双击/ E5长按
存储：01-06代表第1-6条存储，每一路接通时可储存6条指令，断开时可储存6条指，每一路共计支持存储12条。
示例：XX XX XX XX XX BB 00 00 E1 01 12 35 03 01 FC 4A 0F 第1路第1条存储：第1路接通时发送窗帘总线数据12 35 03 01 FC 4A 0F，打开窗帘
删除自定义总线数据：
XX XX XX XX XX（地址）BB 00（固定）00（输入路数）E1（输入状态）EE（固定）0F
输入路数：00-07 分别对应第1-8路
输入状态：E1继电器接通/ E2继电器断开/ E3单击/ E4双击/ E5长按
示例：XX XX XX XX XX BB 00 03 E2 EE 0F 删除输入路数4输入断开时的数据
配置总线数据发送间隔：
XX XX XX XX XX（地址）BB D1（固定）00 08（间隔时间）0F
根据被控产品性能设置总线数据发送时间
间隔时间01-FF对应1-255秒
延时单位：50毫秒
间隔时间：设置总线数据发送时间间隔延时为8×50=400毫秒
示例：XX XX XX XX XX BB D1 00 02 0F 设置总线数据发送时间间隔延时为100毫秒
删除所有输入配置数据：
XX XX XX XX XX（地址）BB EE EE EE EE 0F 删除16路的所有数据
锁定按键指令：
锁定按键，开关全开：XX XX XX XX XX（地址）EC 00 0F FF 0F
锁定按键，开关全关：XX XX XX XX XX（地址）EC 00 00 00 0F
解锁按键指令：
解锁按键，开关全开：XX XX XX XX XX（地址）EC 01 0F FF 0F
解锁按键，开关全关：XX XX XX XX XX（地址）EC 01 00 00 0F
开关延时配置（该模式需要将按键配置为点动模式）：
XX XX XX XX XX（地址）9F（固定）01（路数）01（时间）0F
路数：00-07 分别对应第1-8路
时间：01-FF对应1-255秒
示例：XX XX XX XX XX 9F 07 06 0F 第8路延时6秒
上电初始状态配置指令：
XX XX XX XX XX（地址）EA（固定）00（路数）01（01开/00关）01（路数）00（01开/00关）02（路数）01（01开/00关）……07（路数）01（01开/00关）0F
路数：00-07 分别对应第1-8路
每2个字节为1组，设定上电的初始状态，01开/00关
上电初始状态默认为关闭
示例：XX XX XX XX XX EA 00 01 01 00 02 01 0F 初始上电时，第1路开，第2路关，第3路开
注：自保持继电器断电后会保持断电以前状态，上电会根据上电配置切换是否开关
反馈模式配置协议：
XX XX XX XX XX（地址）BB D2 00（固定）00（00打开标准主动反馈/01打开自定义主动反馈/03关闭主动反馈）0F
反馈分为标准反馈和自定义反馈
标准主动反馈：反馈XX XX XX XX XX（地址）16字节开关状态（0关/1开）0F
自定义主动反馈：反馈在输入发送自定义总线数据指令中配置的自定义总线数据
示例：XX XX XX XX XX BB D2 00 00 0F 打开标准主动反馈
发送XX XX XX XX XX 86 86 86 0F
反馈XX XX XX XX XX 00 00 00 01 01 01 00 00 01 01 00 01 00 01 00 01 0F 表示路数1-8状态为关关关开开开关关
