在现代工业自动化通信中,稳定性和可靠性至关重要。为满足这一需求,我们推出了RS485光电隔离中继器,专为复杂电磁环境下的RS-485总线设计。该中继器不仅具备自动侦测数据流向的能力,还能有效地放大485信号,确保通信质量。

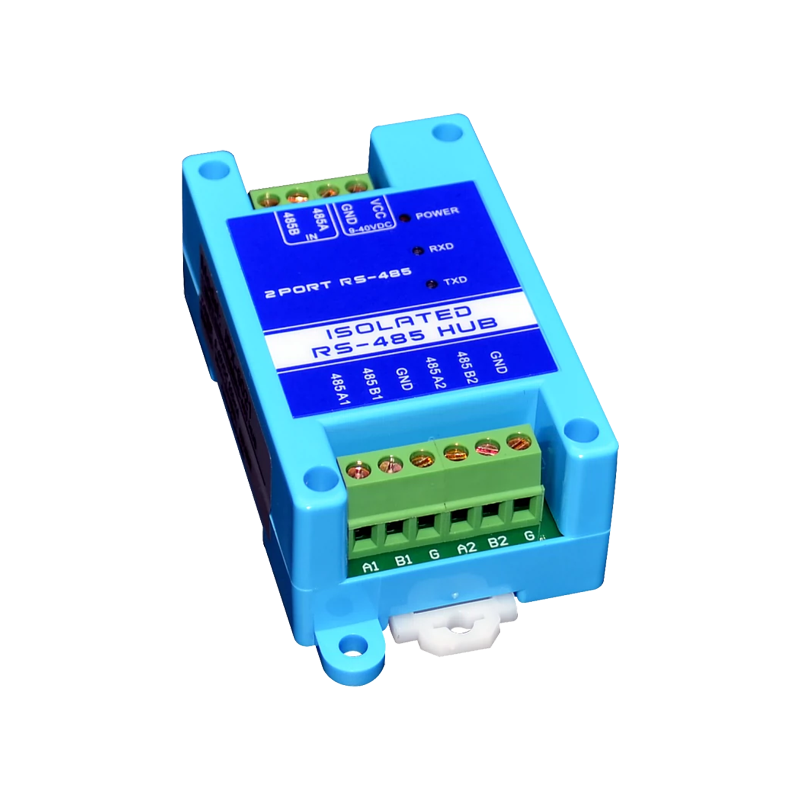

RS485光电隔离中继器-专为复杂电磁环境下的RS-485总线设计

产品特点

  1. 自动数据流向侦测:RS485能自动识别数据流向,一端定义为输入,另一端为输出,简化了操作流程。用户只需将有电源的一端连接到设备,便可实现自动切换。
  2. 强大的信号保护:内置600W浪涌保护电路和1000V隔离电压,有效抑制闪电和电磁干扰,确保设备在恶劣环境中稳定运行。
  3. 兼容性强:该中继器接口兼容EIA/TIA的RS-485标准,适用于多种设备间的连接。输入和输出端均采用四位接线柱连接器,方便安装。
  4. 远距离传输:支持传输距离超过2000米,满足各种工业应用需求。其最大传输速度可达115.2kbs,确保快速、稳定的数据传输。
  5. 灵活的供电选项:支持9-24V的外接供电,适用于户外485中继器的使用,安全可靠,满足不同场景的供电需求。

终端电阻及接地

在使用中继器时,正确接入终端电阻是保证信号质量的关键。每个中继器的输入和输出端都需接入终端电阻,如果在总线中串联多个设备,最后一个设备也需接入终端电阻。此外,同一网段上的所有设备必须具备统一的信号地,以避免共模干扰。在集中供电的情况下,建议将所有设备的直流负极连接到一起,形成公共信号地。

安装建议

为确保最佳性能,布线时应尽量远离高压电线,并避免电源线平行布置。485总线应采用手牵手式连接,严禁星型链接和分叉链接。此外,当控制器数量超过30台或线路长度大于500米时,务必使用485中继器进行信号放大。

应用领域

RS485光电隔离中继器广泛应用于高速公路收费系统、道路监控系统及电力采集系统等场景。其高性价比和优异性能使其成为工业自动化通信的理想选择。

结语

选择RS485光电隔离中继器,为您的工业自动化通信提供可靠保障。无论是复杂的电磁环境,还是长距离的数据传输,RS485都能轻松应对,让您的设备畅通无阻。
