产品概述

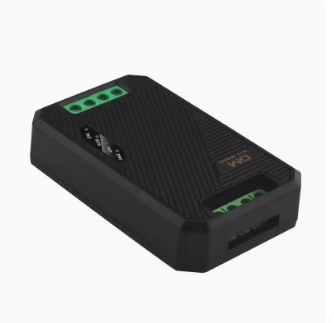

CM7646-AL/AH交流通讯模块是一款高精度、多功能的电力测量设备，适用于交流电压、电流、功率、功率因数及频率的实时监测。该模块支持RS485通信接口，能够与上位机或其他设备进行数据交互，广泛应用于电力监控、能耗管理、工业自动化等领域。
产品特点
- 高精度测量
- 电压、电流、功率、功率因数及频率的测量精度高达0.5%，分辨率高，数据可靠。
- 宽测量范围
- 电压测量范围：80~260V
- 电流测量范围：0~100A（CM7646-AL）/ 0~20A（CM7646-AH）
- 功率测量范围：0~23KW
- 频率测量范围：45Hz~65Hz
- 多功能显示
- 支持有功功率、功率因数、频率等多种参数的实时显示，显示格式灵活，满足不同场景需求。
- RS485通信接口
- 支持Modbus等通信协议，方便与上位机或其他设备进行数据交互，实现远程监控和数据采集。
- 功率超限报警
- 可设置功率报警门限，当实测功率超过设定值时，自动触发报警状态。
- 电能计量与清零功能
- 支持有功电能计量，范围0~9999.99kWh，精度0.5%。
- 提供软件清零功能，方便用户重置电能数据。
- 宽工作温度范围
- 工作温度：-20℃~+70℃，适应多种环境条件。
- 隔离电源设计
- 内置开关电源，提供3.3V和5V两路隔离输出，确保系统稳定运行。
技术参数
| 参数 | CM7646-AL | CM7646-AH |
|---|---|---|
| 电压测量 | 80~260V，分辨率0.1V，精度0.5% | 80~260V，分辨率0.1V，精度0.5% |
| 电流测量 | 0~100A，分辨率0.001A，精度0.5% | 0~20A，分辨率0.001A，精度0.5% |
| 功率测量 | 0~23KW，分辨率0.1W，精度0.5% | 0~4.6KW，分辨率0.1W，精度0.5% |
| 功率因数 | 0.00~1.00，分辨率0.01，精度1% | 0.00~1.00，分辨率0.01，精度1% |
| 频率测量 | 45Hz~65Hz，分辨率0.1Hz，精度0.5% | 45Hz~65Hz，分辨率0.1Hz，精度0.5% |
| 有功电能 | 0~9999.99kWh，分辨率1Wh，精度0.5% | 0~9999.99kWh，分辨率1Wh，精度0.5% |
| 通信接口 | RS485，波特率9600，8位数据位，1位停止位，无校验 | 同左 |
| 电源 | 交流电压输入，输出3.3V（测量系统）和5V（通信电路） | 同左 |
| 工作温度 | -20℃~+70℃ | -20℃~+70℃ |
| 尺寸 | 75.5mm × 45.5mm × 22mm | 75.5mm × 45.5mm × 22mm |
功能框图
- CM7646-AH功能框图
- 交流电源 → 测量信号 → 测量模块 → 光耦隔离 → RS485接口（GND +5V A B）
- CM7646-AL功能框图
- 交流电源 → 测量信号 → 测量模块 → 光耦隔离 → RS485接口（GND +5V A B）
通信协议
- 物理层协议
- 采用UART转RS485通信接口。
- 波特率：9600
- 数据位：8位
- 停止位：1位
- 校验位：无
- 功能协议
- 支持读取和修改从机地址及功率报警门限。
- 支持Modbus等标准通信协议，方便集成到现有系统中。
使用说明
- 安装与连接
- 将模块接入交流电源（L、N）和电流互感器（CT）。
- 通过RS485接口与上位机或其他设备连接，确保接线正确。
- 参数设置
- 使用上位机软件或通信指令设置模块地址、功率报警门限等参数。
- 数据读取
- 通过RS485接口读取电压、电流、功率、功率因数、频率等实时数据。
- 电能清零
- 通过软件指令对有功电能数据进行清零操作。
- 功率超限报警
- 设置功率报警门限，当实测功率超过设定值时，模块将触发报警状态。
应用场景
- 电力监控
- 实时监测电网电压、电流、功率等参数，确保电力系统稳定运行。
- 能耗管理
- 用于工业、商业及家庭能耗监测，帮助用户优化用电效率。
- 工业自动化
- 集成到自动化控制系统中，实现电力参数的实时采集与反馈。
- 智能家居
- 用于智能电表、智能插座等设备，提供精准的电力数据。
