一、产品特点
1.DC7到30V宽压供电；
2.RS485通讯隔离，继电器输出触点隔离；
3.通讯接口支持RS232 RS485;
4.同时支持多种协议，Modbus RUT协议；
5.通信波特率：2400，4800，,9600，19200，38400（可以通过软件修改，默认9600）；
6.可以设置0-255个设备地址，5位地址拨码开关可以设置1-31地址码，大于31的可以通过软件设置；
7.具有闪开，闪断功能，可以在指令里面带参数，操作继电器开一段时间自动关闭；
8.具有频闪功能，可以控制继电器周期性开关。
二、产品功能
1.六路继电器控制输出；
2.六路光耦隔离输入（5-24V）；
3.支持本机非锁联动模式；
4.支持本机自锁联动模式；
5.支持互锁模式；
6.双机非锁联动模式；
7.双机自锁联动模式。
三、产品参数
触点容量 10A/30VDC 10A/250VAC
耐久性 10万次（电气）1000万次（机械）
数据接口 RS485，RS232
额定电压 DC 7-30V
电源指示 1路红色LED指示
输出指示 6路红色LED指示
温度范围 工业级，-40°C~85°C
尺寸 145*94*41mm
重量 330g
默认通讯格式 9600，n，8,1
波特率 2400,4800,9600，19200，38400
软件支持 配套配置软件，控制软件
支持各家组态软件；支持Labviewd等
四、产品的应用
五、接口说明
六、通讯接线说明
电脑自带的串口一般是RS232,需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A,B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND，若设备比较多建议采用双绞屏蔽线，采用链式网络结构。
输入输出接线

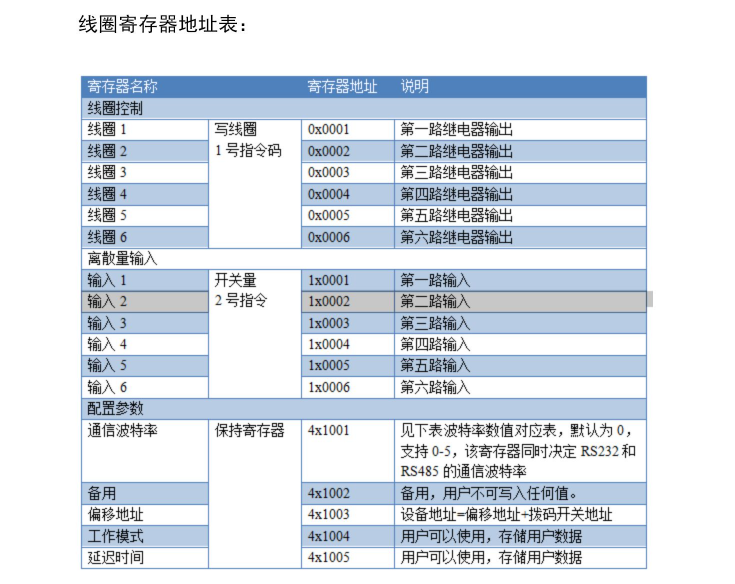

通讯协议说明
