一、产品背景
X160作为集中控制的主力控制板,一直都在不断优化 升级 改进,本次主要对电源保护电路和输出控制芯片保护电路进行升级,提高稳定性;还对输出电源进行调压控制,吸合的时候高电压,吸合之后用低电压维持。
外观同意标准钣金外壳壳体,引入QP接口,方便大规模集中控制模组之间的快速插拔连接,为此我们还专门定制了双90度弯头的SATA短线。
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图1 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
二、产品特点
1.新增数码管选择控制方式,方便测试控制。
2.输出控制电压可变调节,降低继电器发热和继电器使用寿命。
3.新增上电状态配置协议,可以自定义任意输出路数的上电开启还是关闭状态。
4.新增自定义楼梯协议,可以自定义继电器之间的延时和开启关闭顺序。
5.新增主动反馈自定义模式配置协议,可以自定义反馈标准状态协议还是自定义状态协议。
该协议可以让160按照其他第三方的反馈需求反馈自定义协议。
三、产品参数
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图3 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
四、产品展示
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图5 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图7 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图9 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图11 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图13 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
五、使用方法
1.选择对应的路数,按下按钮可以对继电器进行操作。
2.长按会快速跳动。
3.0F,F0,FF分别表示前8路,后8路和整体16路。
有线控制使用方法
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图15 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
无线控制使用方法
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图17 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
总线控制使用方法

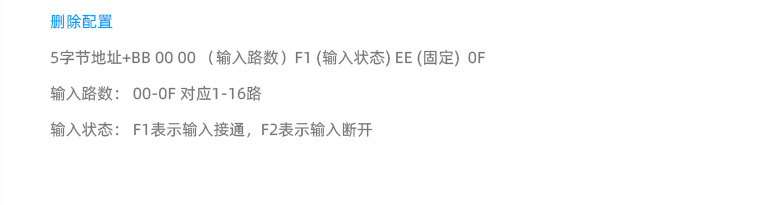

![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图19 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图21 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图23 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图25 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图27 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图29 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图31 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
六、CAN模块使用方法
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图33 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图35 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
七、产品细节
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图37 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图39 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图中照片均未撕掉保护膜,所以展示均为哑光,实际为亮光
八、使用方法
![集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1插图41 集中控制 CAN 485 总线 智能照明 集控 主控板 X160V3.1](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
