一、产品背景
KNX转485 485转KNX协议转换模块
KNX是Konnex的缩写，1999年5月，欧洲三大总线协议EIB，BatiBus和EHSA合并成立了Konnex协会，提出了KNX协议，该协议以EIB为基础，兼顾了BatiBUS和EHSA的物理层规范，并吸收了BatiBus和EHSA中配置模式等优点，提供了家庭，楼宇自动化的完整解决方案。
KNX优点：
1.1条总线即供电，又传输数据。
2.专用KNX芯片可以隔离故障模块。
3.专用KNX芯片可以隔离非标准协议，也就是错误的非标准协议不会传递到总线网络上。
4.KNX的面板很多，模组也很多。
KNX的缺点：
1.由于涉及到专利技术和专利费用，KNX面板和模组价格昂贵，用于通信的芯片单片就要几十块。
2.系统封闭，可以选用使用的模组较少，不能快速的集成市面上的各种三方设备。基本现有KNX的优点和缺点，我们计划将KNX接入到我们的系统，用我们的系统架起KNX设备可以控制大量的第三方设备。经过半年的开发，和次数打样，我们成功的架起了这座桥梁。
特别注意：选用该模块，你需要具备KNX调试的专业技能，例如ETS的使用和配置，我们不提供KNX知识的培训教学服务。
功能简述：将485总线数据转换为KNX总线数据，将KNX总线数据转换为自定义的485总线数据。
建议选型：建议需要将KNX设备接入系统，或者需要将各种第三方设备接入KNX系统的同学使用。
二、产品特点
1.KNX 485双电源供电互不干扰
2.KNX转485，485总线数据支持自定义，波特率1200-115200十种。
3.485转KNX支持错误数据自动隔离丢弃。
4.高性价比，填补该应用场景功能空白。
三、产品参数
四、产品展示
五、产品接线示意图
六、总线控制使用方法
1.上电会上传模块5个字节地址。
2.地址修改：5个字节原地址+F8 E7 D6+5字节新地址。
3.开启总线透传：5字节地址+F7 36 49 01 0F
关闭总线透传：5字节地址+F7 36 49 00 0F
注;非法的（不满足KNX通信协议标准的）KNX总线数据是无法传递到KNX总线网络上的。
七、KNX转485配置方法
1.用USB转485接入总线接口，KNX接入KNX接口。
2.安装并打开软件，选择对应的端口号。

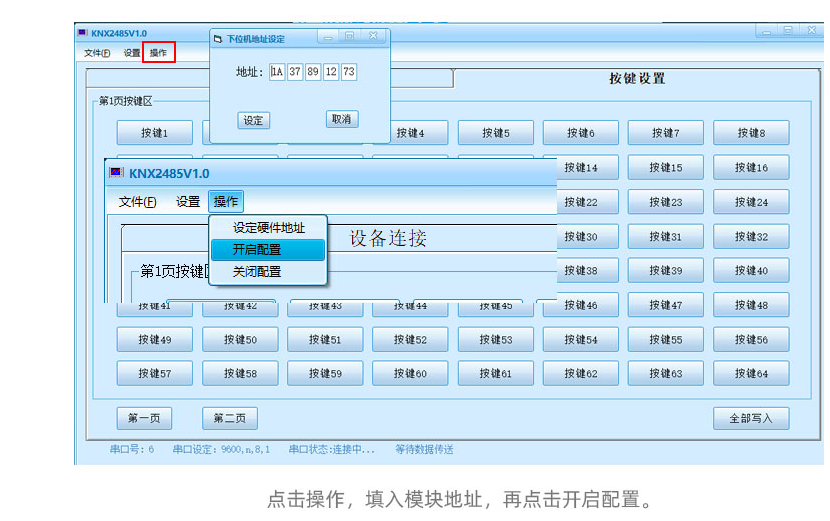

3.点击操作，填入模块地址，再点击开启配置。
4.点击学习，再操作KNX发送设备，即可学习到KNX指令。
5.在总线数据窗口填入需要转换的总线数据下载即可。
6.配置完成后点击操作，关闭配置。
