硬件连接
1.语音模块连接路由器并供电。
2.网络转485模块连接同一个路由器并供电。
MAC绑定
先登录路由器后台查找语音模块地址并把IP地址与MAC绑定
查看语音模块地址如下图:
IP地址与MAC绑定如下图:
协议转换模块地址设定
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图7 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图9 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
语音模块网页配置
浏览器登录设备地址
http://IP:8080 解释: (IP地址:8080) 8080是语音模块的内网端口号;
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图11 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
编辑一个按钮
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图13 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
输入开和关协议
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图15 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
http://192.168.1.200/uartw.cgi?data=90231288CC00100001&type=1&pswd123asadmin:admin=
说明:192.168.1.200 协议转换模块IP地址;90231288CC00100001 16进制报文(字节之间不填空格);admin:admin 协议转换模块账号和密码(默认都是admin);
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图17 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
点击改好的图标,测试数据发送是否正常
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图19 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
如何新建一个按钮?

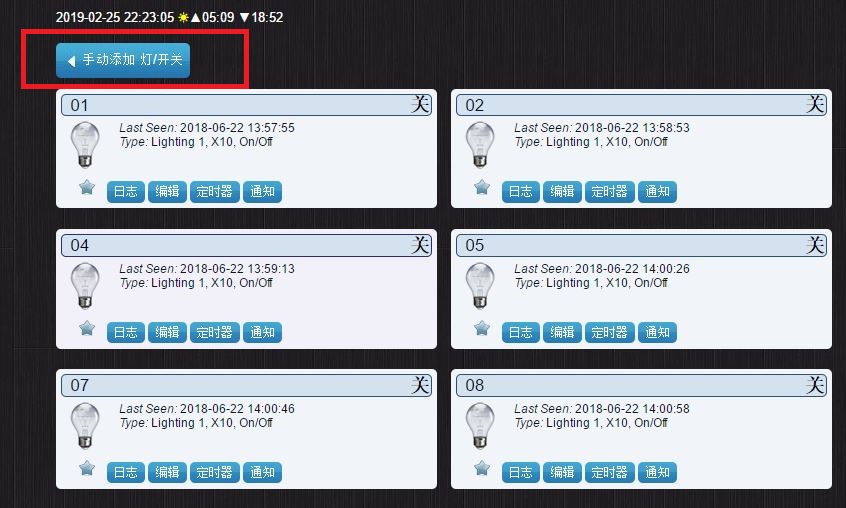

第一步:在开关 类目里 选择
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图21 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图23 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)

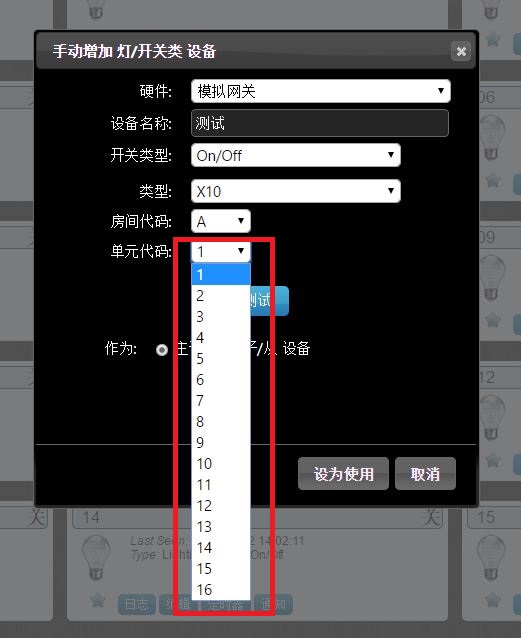

注意:每个房间代码可以建立16个按钮(单元代码)
默认实例里已经使用了A房间的16个按钮,新加设备要以B房间开始。
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图25 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图27 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
新建的按钮无法在苹果手机家庭应用里显示怎么办?
(如何把新建的按钮添加到HomeKit平台?)
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图29 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
第二步,把新建的按钮添加到CKHR这个房间区域里
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图31 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
![RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备插图33 RS485设备HomeKit对接模块:通过Siri语音Rs485串口设备](https://www.ckhr.cn/wp-content/themes/module/themer/assets/images/lazy.png)
全部添加后,把模块重新上电即可!
