一、产品特点

1.RS485串口控制;

2.带有记忆功能;

3.可分租进行控制;

4.支持干接点控制。

二、可控光的模块

2.5D全面屏中控面板与手机APP 智能调控筒灯光色与亮度体验智趣生活。

可搭配冷暖色调光筒灯使用,以及冷暖色调光灯带使用。

注:手机APP控制需要搭配智能网关使用。

三、匠心依旧 不只好看

1.可无线遥控调光,无线信号为学习型;

2.可接自复位开关调光,调光过程可以暂停反向;

3.可RS485串口调光,带地址和广播地址可以区域同步调光;

4.调光过程为实时调光可以动态响应调光指令;

5.带记忆功能,能记住最后关灯时的灯光亮度;

6.单个可以驱动1-10个筒灯,从而实现调光的一致性;

7.支持开关状态即调光亮度数值反馈;

8.支持上电开启或者关闭功能设置;

9.支持RS485整体亮度调亮,调暗指令;

10.支持单独色温调亮,调暗指令;

11.支持单独色温只开、只关、开关指令;

12.增加地址通配符“FF”功能,模块可以任意分组。

例如:通过地址1A 22 33 44 FF

可以一次性控制地址为1A 22 33 44 00-1A 22 33 44 FE的254个模块。

也可以通过1A 22 33 44 00-1A 22 33 44 FE独立地址控制每个模块。

因为通配符功能的加入,广播地址就为FF FF FF FF FF

通配符适用于地址5个字节

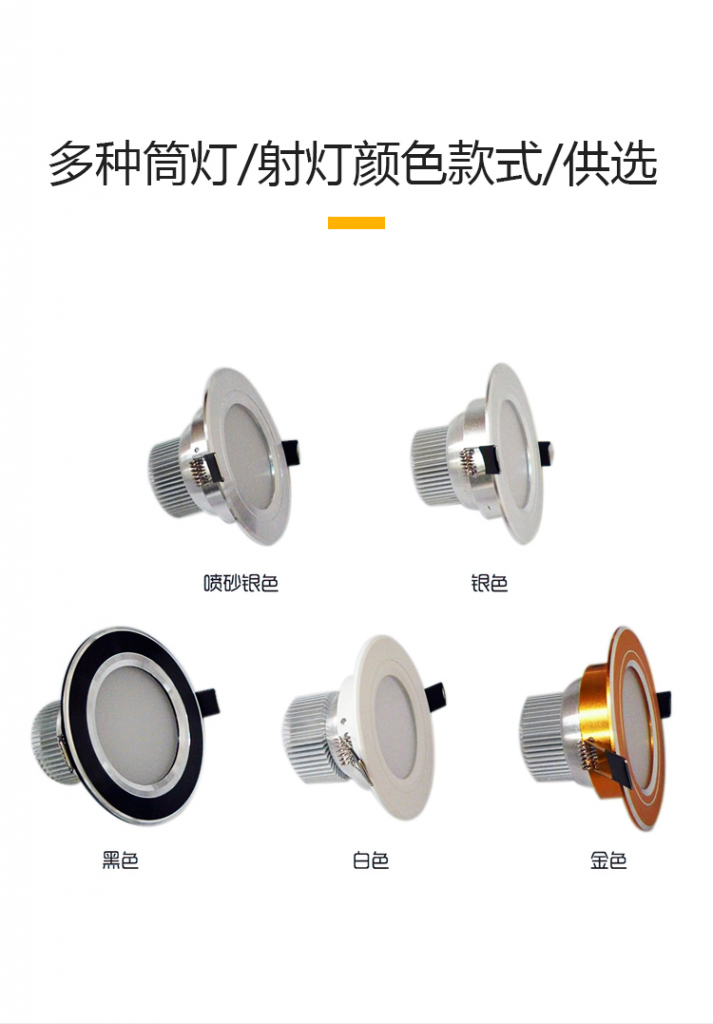

四、多种筒灯/射灯颜色款式/供选

有喷砂银色、银色、黑色、白色、金色

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

五、灯光颜色可随意调节

1.三种光色随意调节 不同色彩使人产生不同心理状态

有正白光、自然光、暖白光等。

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

2.无极调光 明暗白暖随心调

手机及2.5D全面屏中控面板控制筒灯照明亮度光色随心切换

可定制属于自己的照明空间

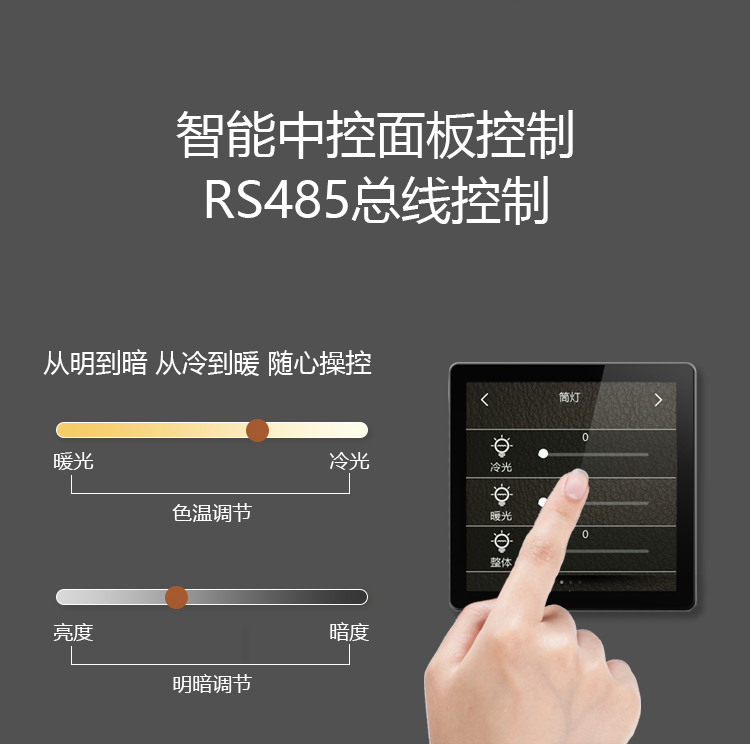

智能中控面板控制 RS485总线控制 从明到暗 从冷到暖 随心操控

LED冷暖色温调光模块:筒灯/灯带调色温及明暗
LED冷暖色温调光模块:筒灯/灯带调色温及明暗

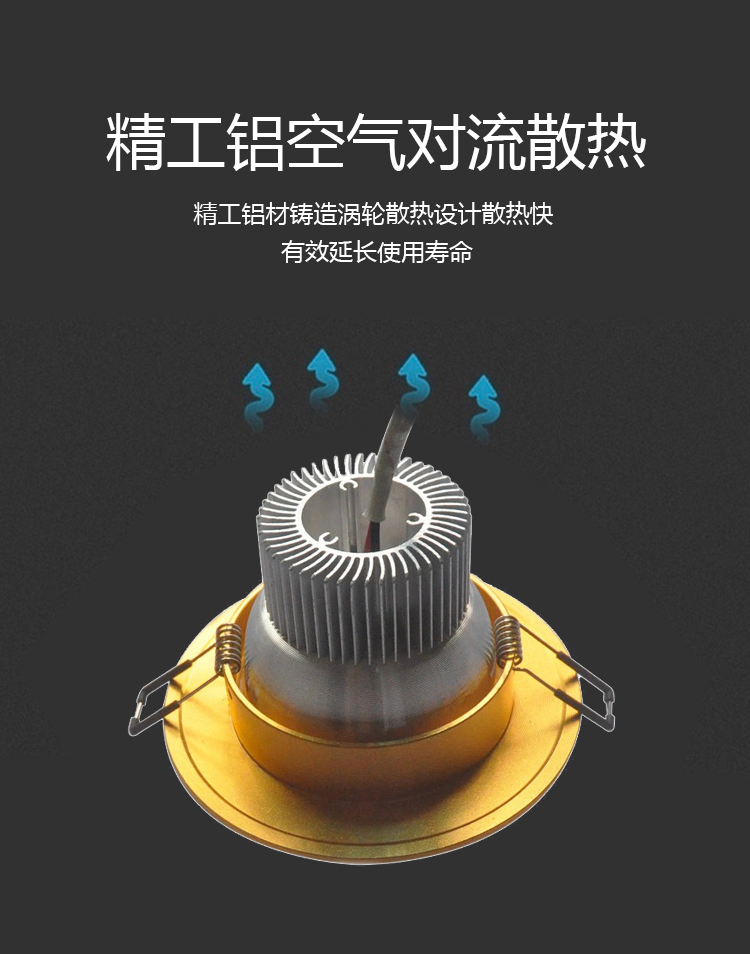

六、筒灯特征

精工铝材铸造涡轮散热设计 空气对流散热快 有效延长使用寿命。

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

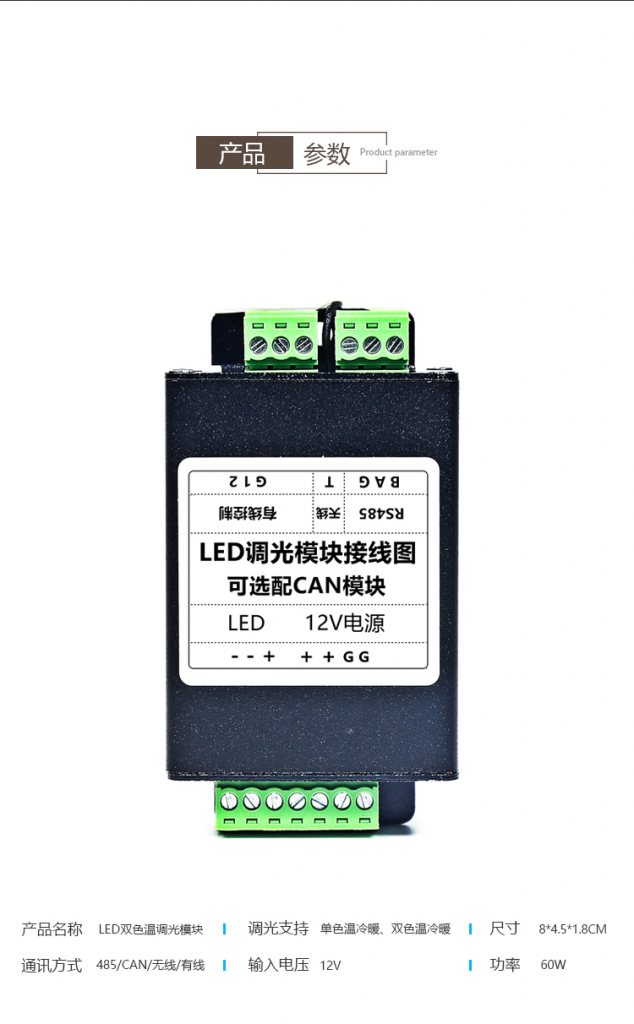

七、产品参数

产品名称:LED双色温调光模块 调光支持:单色温冷暖、双色温冷暖 尺寸:8*4.5*1.8CM

通讯方式:485/CAN/无线/有线 输入电压:12V 功率:60W

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

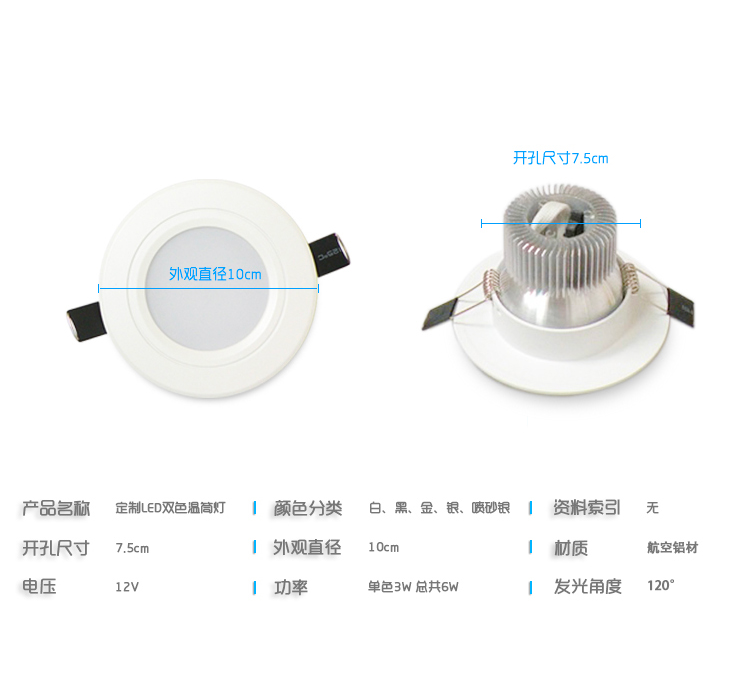

产品名称:定制LED双色温筒灯 颜色分类:白、黑、金、银、喷砂银

开孔尺寸:7.5CM 外观直径:10CM 材质:航空铝材

支持电压:12V 功率:单色3W 总共6W 发光角度:120度

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

八、产品细节

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

九、使用方法

有线控制使用方法

1.有线控制

按下任意按钮,打开灯光(亮度为记忆亮度)再按一次关闭。按下任意按钮不放,对该路灯光进行循环调光。

在调光过程中,可以按键中断停止反向调光。

无线控制使用方法

1.进入学习状态

同时按下两个按钮,LED指示灯亮起,进入学习状态。

2.无线控制信号学习

开/关控制:按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁1次放开手指,发射无线信号,学习成功。

只开控制:按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁2次放开手指,发射无线信号,学习成功。

只关控制:按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁3次放开手指,发射无线信号,学习成功。

点动控制:按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁4次放开手指,发射无线信号,学习亮度1成功。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁5次放开手指,发射无线信号,学习亮度2成功。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁6次放开手指,发射无线信号,学习亮度3成功。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁7次放开手指,发射无线信号,学习亮度4成功。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁8次放开手指,发射无线信号,学习亮度5成功。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁9次放开手指,发射无线信号,学习亮度增加。

按下按钮A/B不放对白光/黄光控制学习,LED指示灯闪烁10次放开手指,发射无线信号,学习亮度减少。

清楚无线信号:按下按钮A/B不放对白光/黄光控制学习,LED指示灯连续闪烁3次,清楚无线数据成功。

根据实际使用情况,我们将开关,只开,只关功能设置为对两种颜色灯光有效,其余的功能对单色灯光有效。

注:这里的黄光和白光是相对的,根据你筒灯的接线来区分色温。

总线使用方法

1.地址修改方法

同时按下任意两个按钮进入地址修改模式,将反馈模块的地址,例如1A 23 45 78 99

修改模块地址:原5个字节地址+F8 E7 D6+5个字节新地址

广播地址:FF FF FF FF FF

地址通配符“FF”

2.上电状态配置

5字节地址+EA(固定)00(第一组)01(01开00关)01 01 02 01 0F

每2个字节设定一组输出的上电初始状态,01开,00关。

3.控制协议

1A 22 56 88 22 00 00 01(3个字节表示1组,第1个字节{02(开关)/01(只开)/00(只关)/FF(调光)/03(调亮)/04(调暗)}】);

第2个字节【00-FF亮度等级】;

第3个字节【01(表示有效)00(表示无效)】;

FF 01 00(3个字节表示第2组);

FF 08 01(3个字节表示第3组);

0F结尾。

4.调光控制举例

1A 22 56 88 22 FF 60 01 FF 70 00 FF 39 01 0F

将第一组调整到70、第二组调整到0、第三组调整到0。

5.状态查询指令举例

发送 1A 22 56 88 22 86 86 86 0F

返回 1A 22 56 88 22 00 11 01 00 22 01 00 33 01 0F

(00 11 01表示第一路开启17% 00 22 01表示第二路开启38% 00 33 01表示第三路开启51% 00 64 01)

6.调光时间 调节协议

5地址+BB D1 +00(路数)XX(02-32)0F 02最快 32最慢

7.调光初始亮度协议

5地址+C6 66 A4+00(路数)+XX(01-64)+0F 01最小 64 最大

8.循环调光呼吸协议

5地址+EE 22(循环一次需要的时间)01(01开始循环呼吸00停止呼吸)EE 22 01(第2路)EE 22 01(第3路)0F

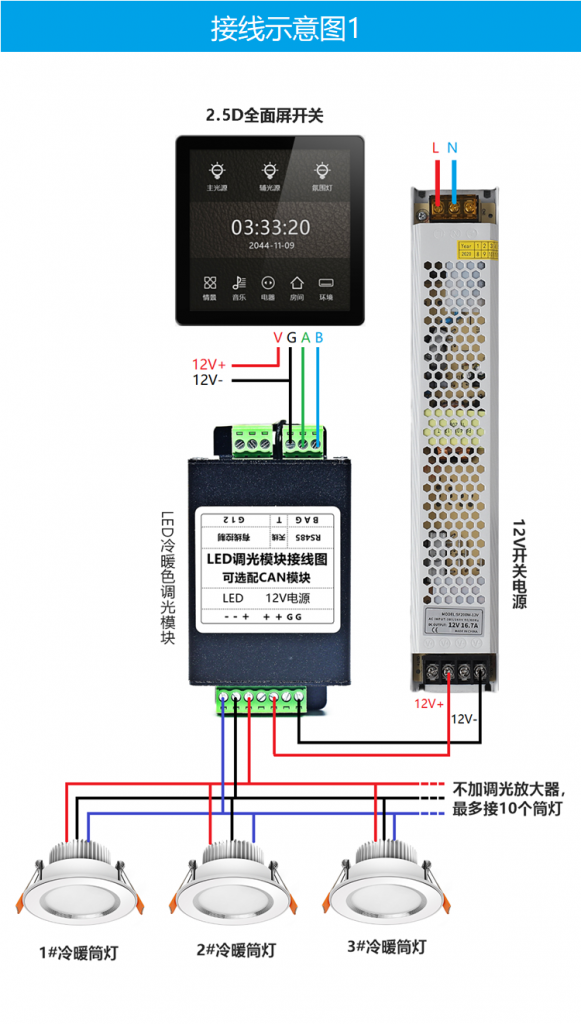

十、接线示意图及说明

LED冷暖色温调光模块:筒灯/灯带调色温及明暗

注:LED调光模块支持12V到24V电源。
