一、产品简介
01.自定义RS485总线数据
1.将任意干接点信号转换为自定义的485总线数据。
2.自定义总线数据，波特率可以自定义。（1200-115200）
3.开 关 单机 双击可以发送不同自定义总线数据。
02.支持单个IO触发后延时执行多条命令。
可以发送一组连续的总线控制，并且延时可调，也就是你可以不通过中控主机执行情景。
03.模块带地址，可多节点应用
每个模块拥有独立地址，可以多个模块串联使用，互不影响。
04.IO状态可查询
每个IO模块可以通过485命令查询8组IO的通断，并返回状态数据。
二、适用场景
三、产品细节
产品解析

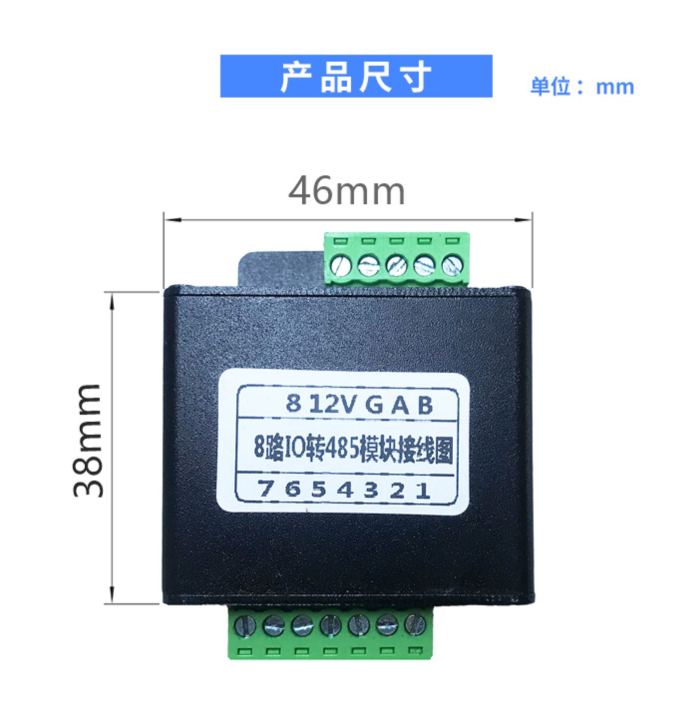

产品尺寸
产品参数
产品名称：8路IO转485模块 产品尺寸：46*57mm
工作电压：DC12V 产品材质：铝合金外壳
通讯接口：RS485通讯 适用温度：-20°C~70°C
传输距离：小于1200米（双绞线） 传输介质：双绞线或屏蔽线

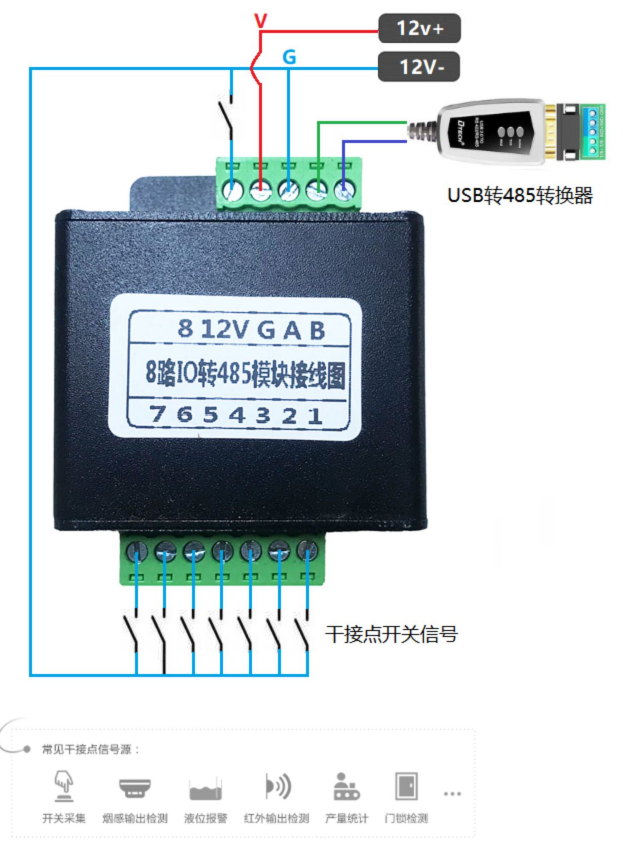

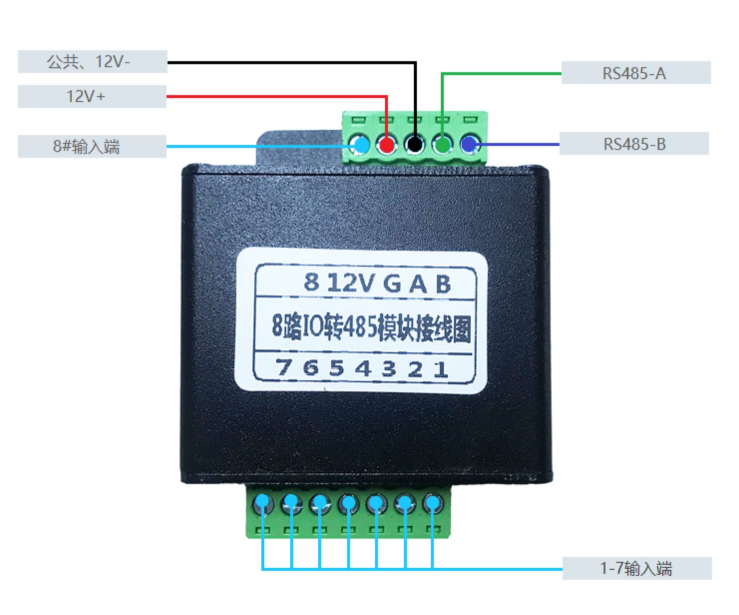

产品接线图
产品特点

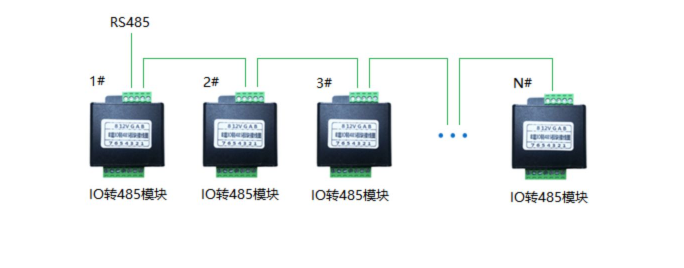

特点：级联
模块带地址，可以多节点应用。
特点：协议自定义
模块带配置软件，可以自定义输出命令
特点：触发时发送多条数据

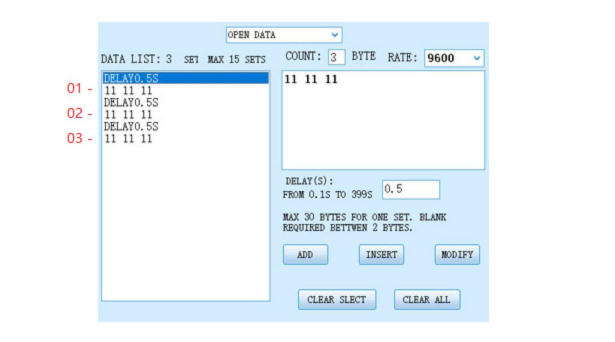

触发时可以发送连续的总线数据，并且延时可调，也就是你可以执行485数据场景。
特点：可以通过485命令控制IO有效/无效
对IO输入是否有效开关
5字节地址+FF 00 32 +组数（00-0F）+开关（01开，00关）
例如让第一路io输入失效，1A 18 06 10 59 FF 00 32 00 00
对IO输入整体有效开关
5字节地址+FF 00 33 20+开关（01开，00关）
例如让整个模块的输入失效，1A 18 06 10 59 FF 00 33 20 00

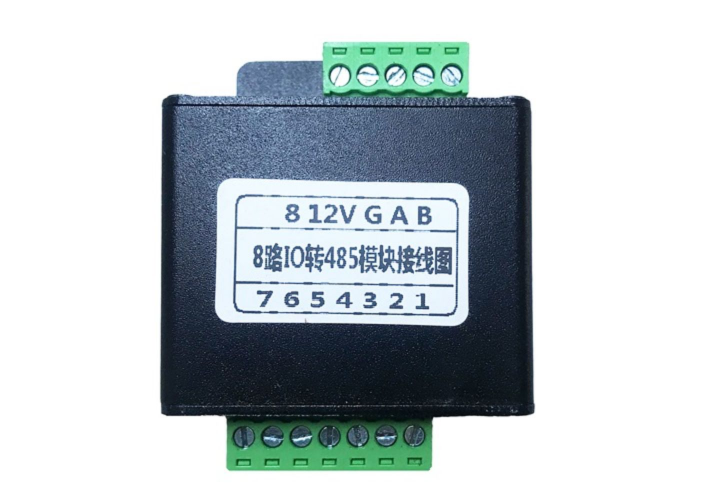

四、产品实拍
五、功能介绍及使用
功能简述：
将开 关 单击 双击的干接点信号，转换为自定义485总线控制，从而实现各种有线传感器和干接点面板接入智能系统。
功能特点：
1.将任意干接点信号转换为自定义的485总线控制。
2.自定义总线数据，波特率可以自定义。
3.可以发送一组连续的总线数据，并且延时可调，也就是你可以不通过主机执行情景。
4.开 关 单击 双击可以发送不同的自定义总线数据。
5.可以接入任意的普通开关面板，和自复位面板，酒店开关面板。
6.接口状态可以查询，可以用在各类干接点安防探测器，例如查询门窗状态。
7.模块带地址，可以多节点应用。
8.输入可以通过协议开关，失效，有效。
9.体积小巧，可以轻松的放入86底盒。
使用方法：
1.USB转485模块插入电脑，安装USB转485驱动。

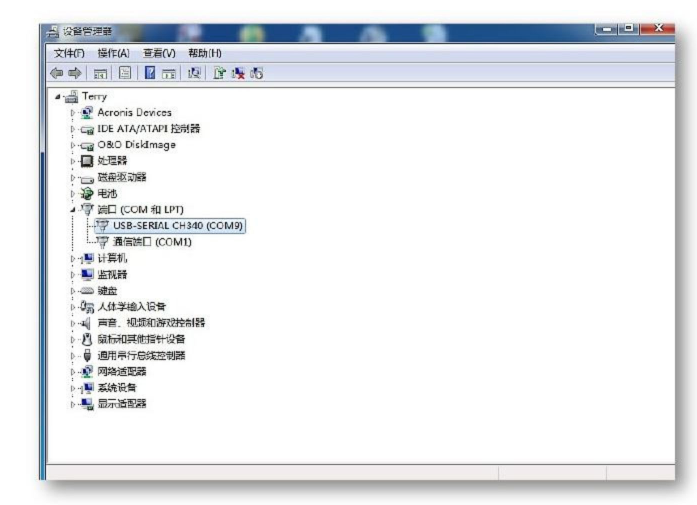

2.点击我的电脑属性，查看模块串口号。
3.长按测试按键，绿色指示灯常亮，进入数据下载模式，即可下载数据。
4.下载数据之后长按测试按钮切换到工作模式。
USB转485模块插入电脑，安装USB转485驱动。
数据测试
按下主板上对应路数的测试按钮即可测试锁发出的总线数据。

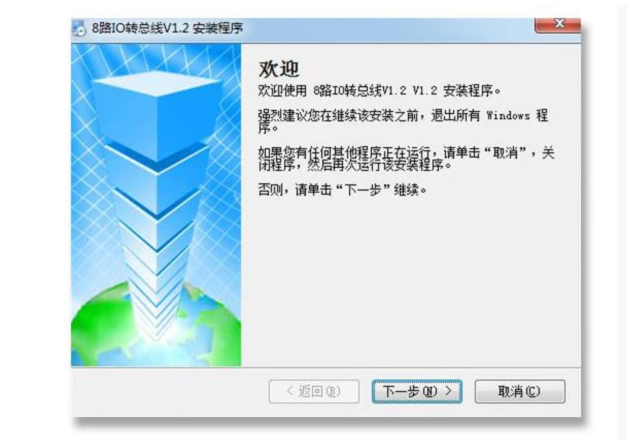

软件使用说明

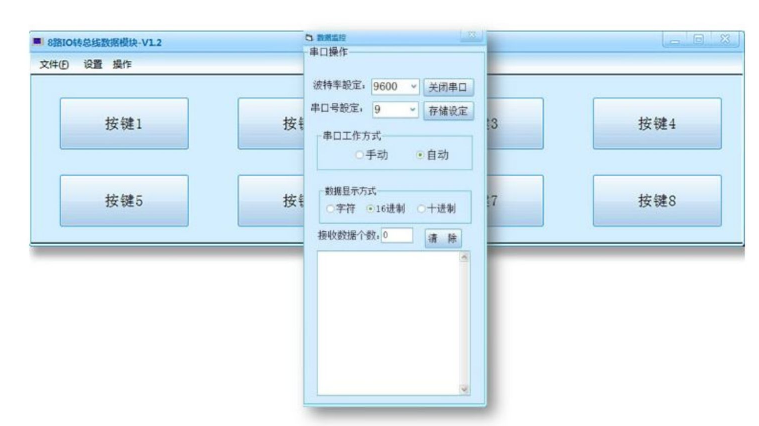

打开软件，点击设置数据监控，设置串口号和波特率9600，点击储存，确定后，和模块建立连接成功。

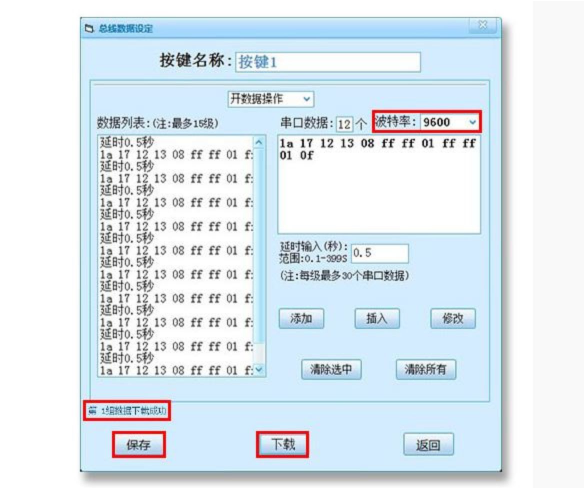

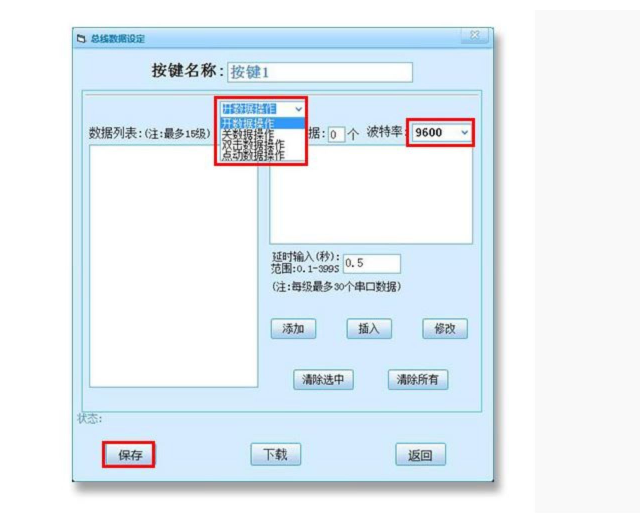

点击按键1，下来菜单切换，开，关，单击，双击，写入你需要发送的总线数据以及选择发射波特率，特别注意写完数据后点击保存。
点击下载，会提示下载成功，支持15级总线情景，每组33个总线数据。
六、总线使用方法
总线使用方法
1.地址修改级波特率
波特率：9600
XX XX XX XX XX上电会反馈模块地址
修改地址：原5个字节地址+F8 E7 D6 +新5个字节地址
2.XX XX XX XX XX+86 86 86 0F 查询状态
XX XX XX XX XX 00 01 00 01 00 00 00 01 00 01 00 01 00 00 00 01 0F
状态00关 01开
3.对IO输入是否有效开关
5字节地址+FF 00 32+组数（00-07）+开关（01开，00关）
让第一路io输入失效，XX XX XX XX XX FF 00 32 00 00
让第一路io输入有效，XX XX XX XX XX FF 00 32 00 01
让第二路io输入失效，XX XX XX XX XX FF 00 32 01 00
让第二路io输入有效，XX XX XX XX XX FF 00 32 01 01
让第三路io输入失效，XX XX XX XX XX FF 00 32 02 00
让第三路io输入有效，XX XX XX XX XX FF 00 32 02 01
让第四路路io输入失效，XX XX XX XX XX FF 00 32 03 00
让第四路路io输入有效，XX XX XX XX XX FF 00 32 03 01
让第五路io输入失效，XX XX XX XX XX FF 00 32 04 00
让第五路io输入有效，XX XX XX XX XX FF 00 32 04 01
让第六路io输入失效，XX XX XX XX XX FF 00 32 05 00
让第六路io输入有效，XX XX XX XX XX FF 00 32 05 01
让第七路io输入失效，XX XX XX XX XX FF 00 32 06 00
让第七路io输入有效，XX XX XX XX XX FF 00 32 06 01
让第八路io输入失效，XX XX XX XX XX FF 00 32 07 00
让第八路io输入有效，XX XX XX XX XX FF 00 32 07 01
4.对io输入整体有效开关
5字节地址+FF 00 33 20+开关（01开，00关）
让整个模块的输入失效，XX XX XX XX XX FF 00 33 20 00
让整个模块的输入有效，XX XX XX XX XX FF 00 33 20 01
七、注意事项

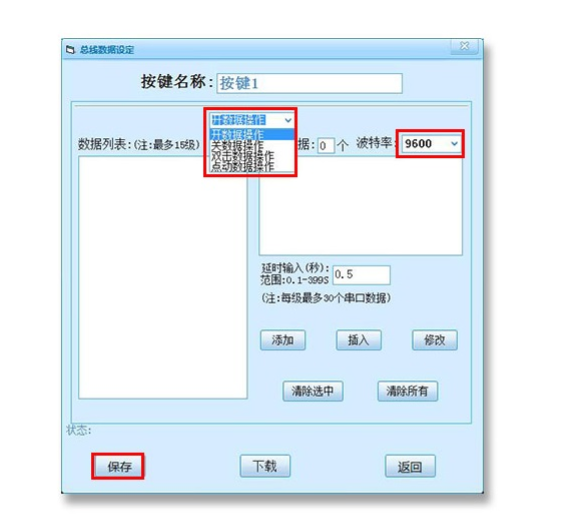

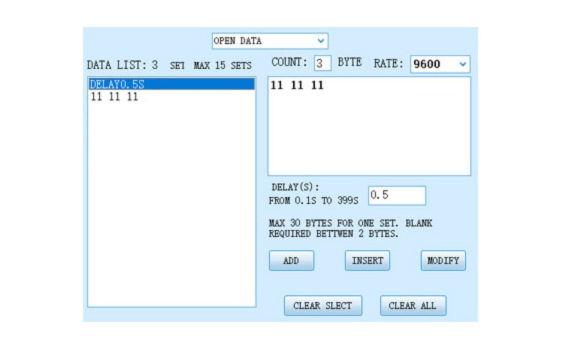

下拉菜单切换，开数据，关数据，双击数据，点动数据，写入你需要发送的数据以及发射波特率，特别注意写完数据后点击保存。
重点注意：开，关，双击，点动数据每一个都要写入，不使用可以写入11之类的。切记！！！
