通信参数

波特率:9600 校验位:NONE 数据位:8bit 停止位:1bit

通信数据格式

向往背景音乐Rs485通讯协议
注:目的地址:该数据包发往的最终执行设备地址(编号从0x01开始到0xFE,0xFF是广播编号);源地址 :该数据包发出的设备地址(源地址为除00和FF外的地址如11);通道号 :从01开始到FE,0xFF表示此设备的所有通道一起;设备类型:统一音乐类型产品为0x0F;(807产品为0x19);数据长度:包括命令及数据位长度,多数命令默认长度为3(命令位+数据位两位);命令 :命令表见下文;数据 :根据不同命令附带数据;CRC8 : 命令校验,校验范围为从引导码至数据位结束;

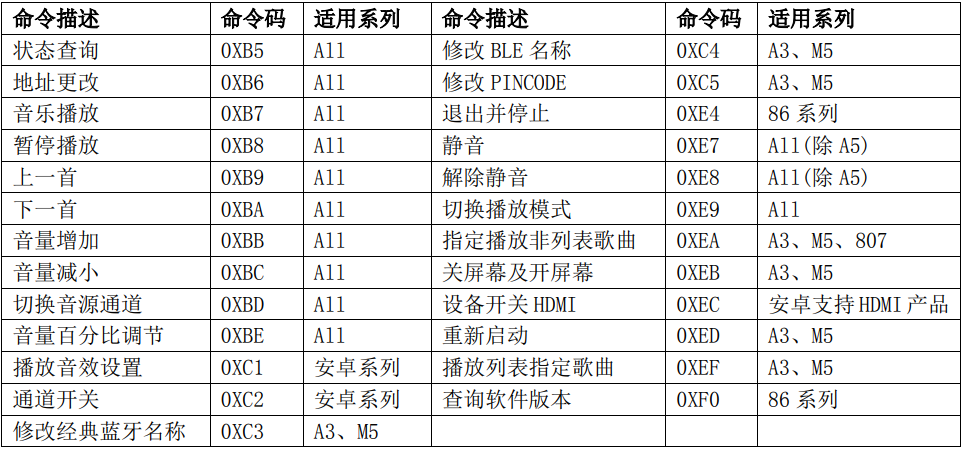

命令表

向往背景音乐Rs485通讯协议
注:范例不够完整处还请见谅,获取最新咨询,请访问宁波向往官方网站:www.nbhope.cn

命令详细格式示例:

设备地址更改:0XB6 示列:AA FF01 0001 0F 03 B6 15 00 1B

主机发送设备地址更改指令B6:将设备地址更改为0x15

向往背景音乐Rs485通讯协议

从机接收到命令后回复:

向往背景音乐Rs485通讯协议

音乐播放:0XB7 示列:AA 15 00 11 01 0F 03 B7 00 00 87

向往背景音乐Rs485通讯协议

从机接收到命令响应播放歌曲后回复:
